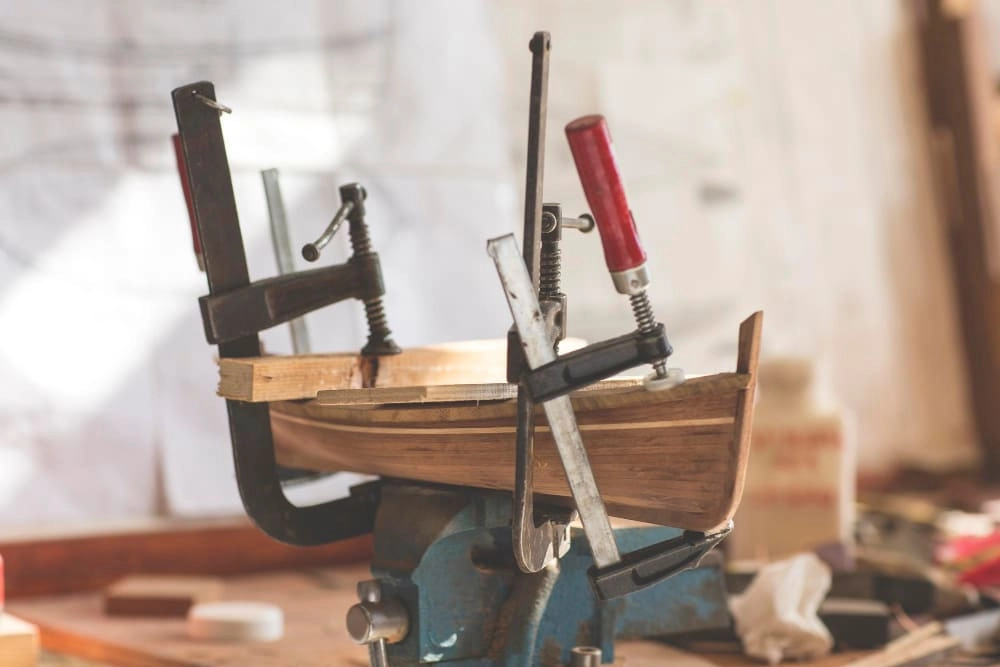

Чтобы лучше понимать, что такое струбцины, рекомендуем посмотреть фото, как выглядят различные виды этих зажимов для металла и дерева. Данные инструменты различаются по конструкции, материалу и принципу действия: от простых ручных до мощных винтовых и быстрозажимных разновидностей. Их правильный выбор и технически грамотное использование позволяют мастеру не только экономить время, но и добиваться профессионального качества сборки мебели, рам, дверей и других деревянных и металлических изделий. Они активно применяются в столярном, слесарном и сварочном деле, когда требуется соединить элементы друг с другом или надежно закрепить их на рабочей поверхности для обработки. Обо всем подробнее расскажем в статье.
Под профессиональным названием скрывается обычный зажим, состоящий из небольшого числа деталей. Внешне он похож на стандартные слесарные тиски, но снабжен механизмом для фиксации рукоятки на столе или верстаке. При этом сила сжатия у него несколько ниже, что объясняется его компактными размерами и умеренной прочностью конструкции.
Данные приспособления могут быть изготовлены из разных материалов:
Иногда используют сразу несколько видов. Например, при сварке возможно применение чугунных и стальных разновидностей струбцин различных размеров.
Представляет собой зажимной инструмент с двумя параллельными губками: одна неподвижная, другая передвигается с помощью винта, рычага или пружины. Конструкция позволяет надежно фиксировать деревянные, металлические или пластиковые заготовки между ними. Габариты и геометрия отличаются в зависимости от типа: от компактных ручных до крупных столярных и сварочных моделей. Визуально он чаще всего имеет П- или G-образную форму, хотя встречаются и другие варианты. Например, трубные или угловые.
Область применения данных инструментов действительно очень широка. С их помощью:
Особенно незаменимы они при склеивании деталей, когда важно выдержать угол, точно подогнать элементы и удерживать их до полного высыхания клея. В сварочных работах они необходимы для фиксации заготовок, устойчивой к высоким температурам. Кроме того, они незаменимы при распилах и шлифовке.
Функционирование инструмента обеспечивается:
Использование данного приспособления не подразумевает каких-то сложных операций: заготовку помещают между губками, после чего ее закрепляют при помощи резьбового механизма.
Они классифицируются не только по назначению, но и по форме корпуса. Именно конструкция определяет удобство и сферу применения инструментов.

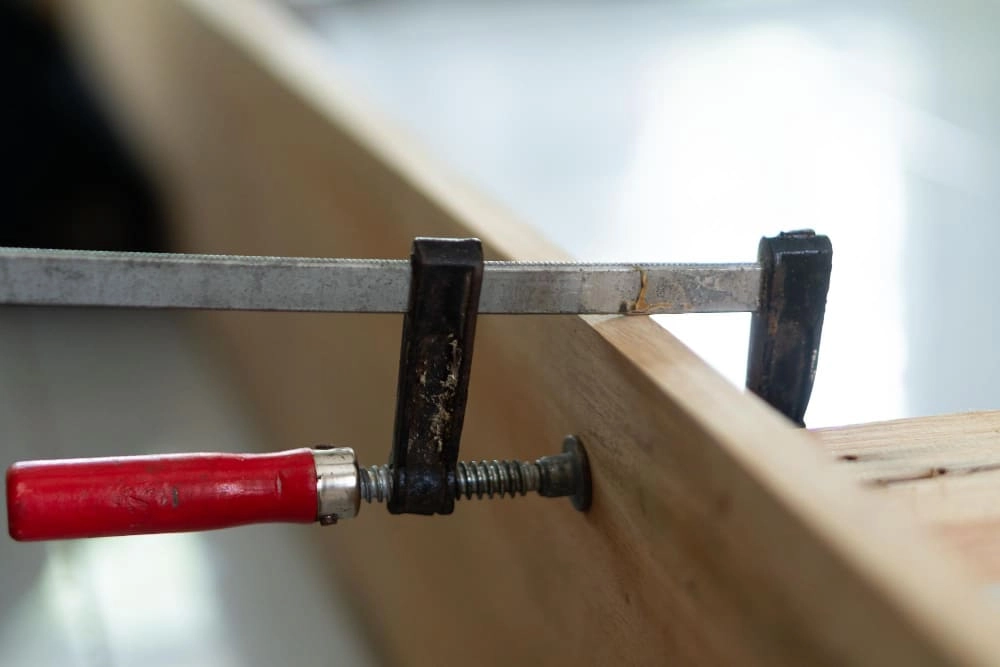

Используются для фиксации на параллельных и наклонных поверхностях. Состоят из 2 брусков прямоугольного профиля, соединенных прочной перекладиной. Один закреплен жестко, а другой оснащен стяжным винтом и может свободно перемещаться вдоль направляющей трубки.
Относятся к категории вспомогательных и применяются для надежного соединения различных предметов за счет давления, создаваемого болтом с рукояткой и прижимной площадкой. Чаще всего изготавливаются из кованой/закаленной стали.
Многие задаются вопросом, для чего используют такие струбцины. Они предназначены для первичной фиксации металлических деталей. В качестве заготовок можно взять профильные уголки, элементы вентиляции или участки трубопроводов. Выпускаются в различных формах и размерах — чаще всего в виде равнобедренных треугольников, шестиугольников или квадратов.
Инструмент похож на обычную бельевую прищепку, но отличается габаритами и более сложной конструкцией. Он приводится в действие силой руки и закрепляется на нужных объектах. Внутри предусмотрен стандартный храповой механизм, который предотвращает случайное раскрытие. Снять зажим или уменьшить давление можно с помощью специализированного элемента управления, обычно выполненного в качестве удлиненного рычага.
Это специальные присоски, снабженные встроенными ручными насосами. Использование таких струбцин актуально для бережного подъема и перемещения стеклянных листов, керамических плит, керамогранита или каменных панелей. С их помощью легко выравнивать и точно позиционировать отделочные материалы в одной плоскости. Основные составляющие изготавливаются из резины и металла, что обеспечивает надежное сцепление и долговечность.
Сходны с обычными винтовыми моделями. Однако вместо стандартного затягивающего болта здесь используется рукоятка домкрата со встроенным штоком и прижимной площадкой. Все то, из чего состоит данная струбцина, отличается высокой прочностью, поскольку изготавливается из качественного кованого металла, способного выдерживать значительные нагрузки.

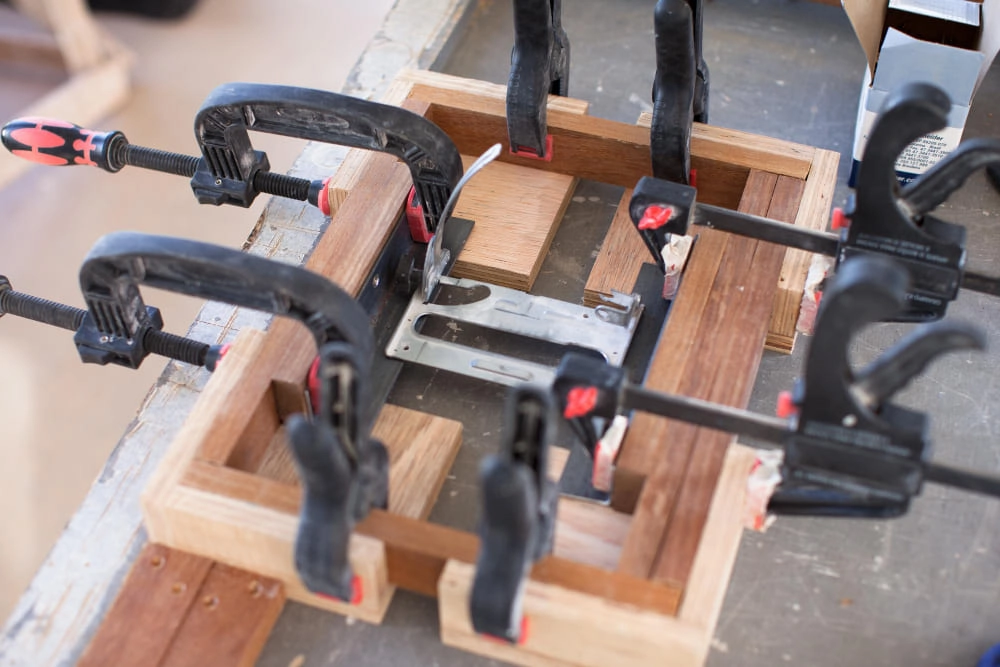

Оснащены одной неподвижной губкой, закрепленной на удлиненной направляющей. Подвижная часть выполнена в виде рукоятки, напоминающей пистолет, с «спусковым механизмом» и флажковым «предохранителем». При разблокированном триггере скользящий элемент легко перемещается вдоль профиля, а включение блокировки позволяет зафиксировать его на точном расстоянии, установленном пользователем.

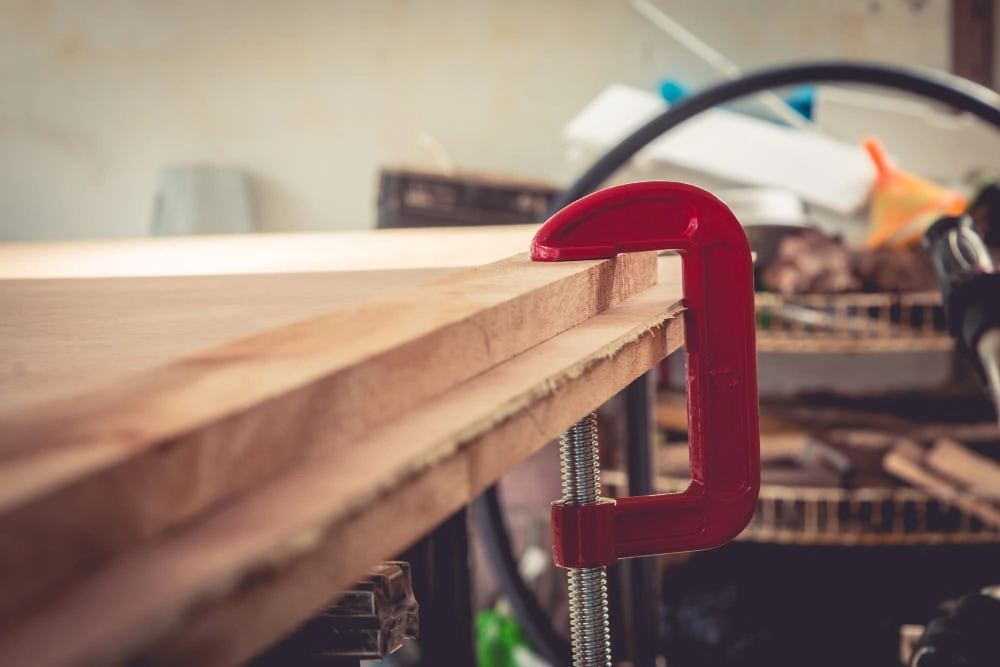

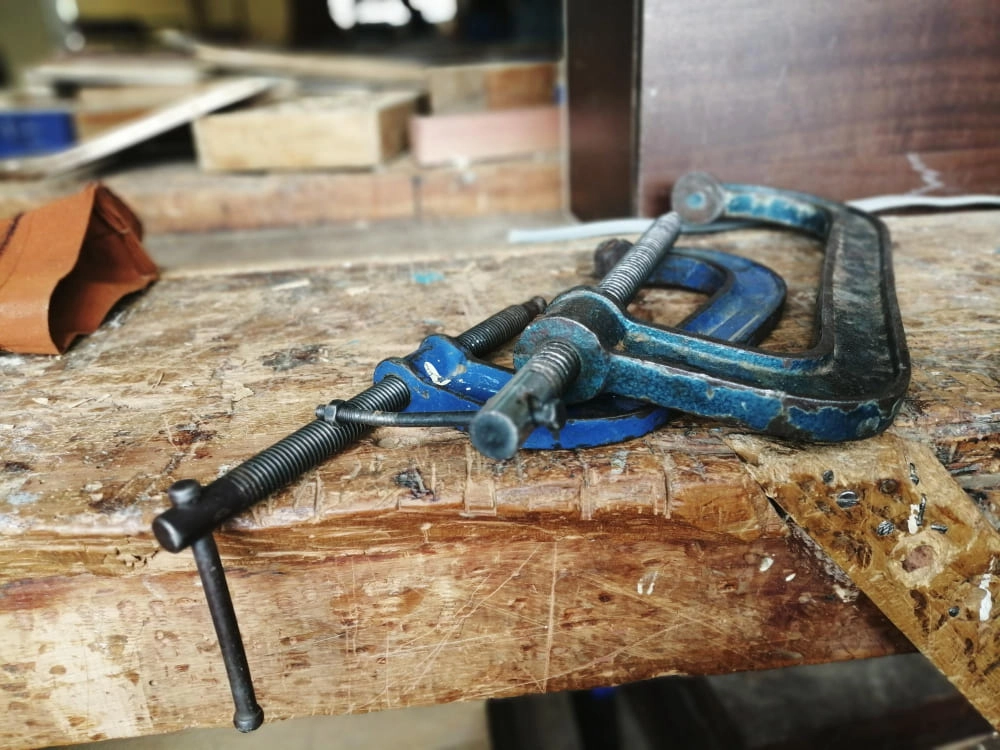

Так называются зажимы для дерева и металла, которые являются одними из самых востребованных, так как отличаются универсальностью и простотой использования. Выпускаются в разных размерах и с различной глубиной захвата. Некоторые модели оснащены накладками на губках, что позволяет работать с деликатными изделиями без риска повреждений.
При выборе стоит обратить внимание на длину винта, удобство рукояти и материал корпуса. Важно учитывать и то, из чего выполнен сам инструмент: изделия из чугуна или с порошковым напылением менее прочные и могут треснуть при сильном сжатии, поэтому они подходят для легких задач. Если требуется высокая сила прижима, лучше выбирать цельнокованые стальные виды.

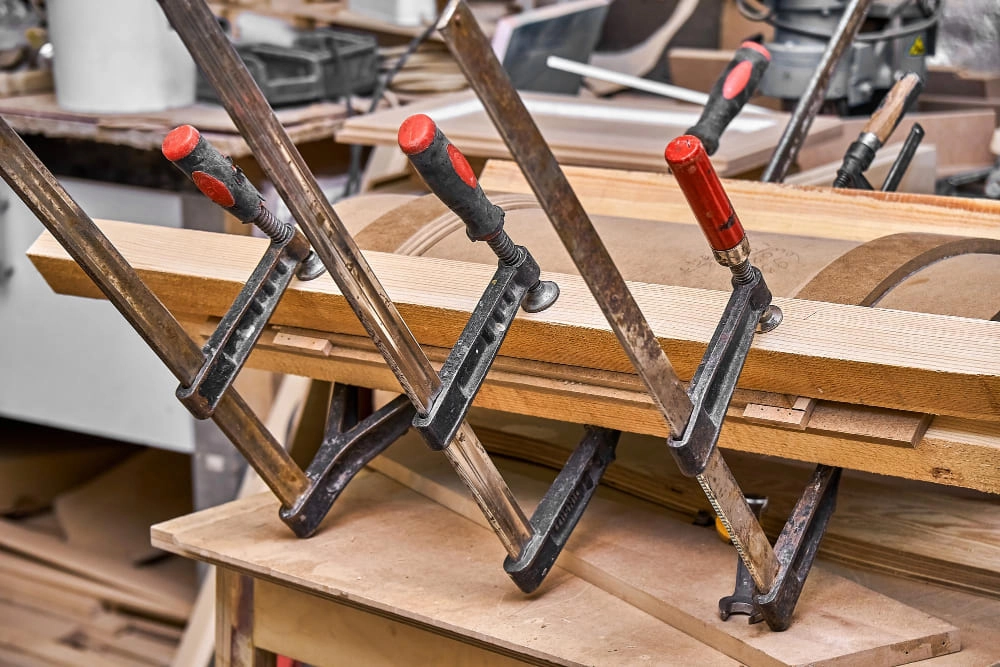

Эта разновидность струбцины состоит из шины, двух скоб и болта, который регулирует необходимую ширину и глубину зажима, что обеспечивает универсальность применения. Для защиты заготовок губки часто снабжаются мягкими накладками, что особенно удобно при работе с деревом. Однако пользоваться такими моделями не всегда просто — надежная фиксация возможна только при задействовании обеих рук.
Состоят из литой или кованой скобы, в которую встроены 3 прижимных винта. Такие инструменты необходимы в мебельном производстве для фиксирования кромок и торцов. Взаимодействие с ними требует определенной сноровки — нужно одновременно удерживать, прижимать и постепенно закручивать каждый из болтов.
Имеют направляющую в форме буквы «Т» и достигают длины до 1 м. Благодаря жесткой конструкции они способны выдерживать значительные нагрузки, фиксируя крупные изделия без риска деформации. Чаще применяются в мебельном производстве, при установке оконных блоков или работе с секционными деталями.
Состоят из корпуса и 1-2 прижимных винтов с пятками, иногда снабженных креплением к верстаку. Удобны для фиксации под прямым углом и хорошо подходят для небольших деревянных заготовок. Однако для крупных элементов их усилия может не хватить.
Имеют основание в виде металлической направляющей и 2 губки из прочного пластика — одну неподвижную и одну подвижную. Инструмент комфортен в пользовании, так как позволяет оперативно фиксировать предметы различного размера. Но усилие сжатия у таких моделей ограничено, поэтому они не подходят для тяжелых изделий.

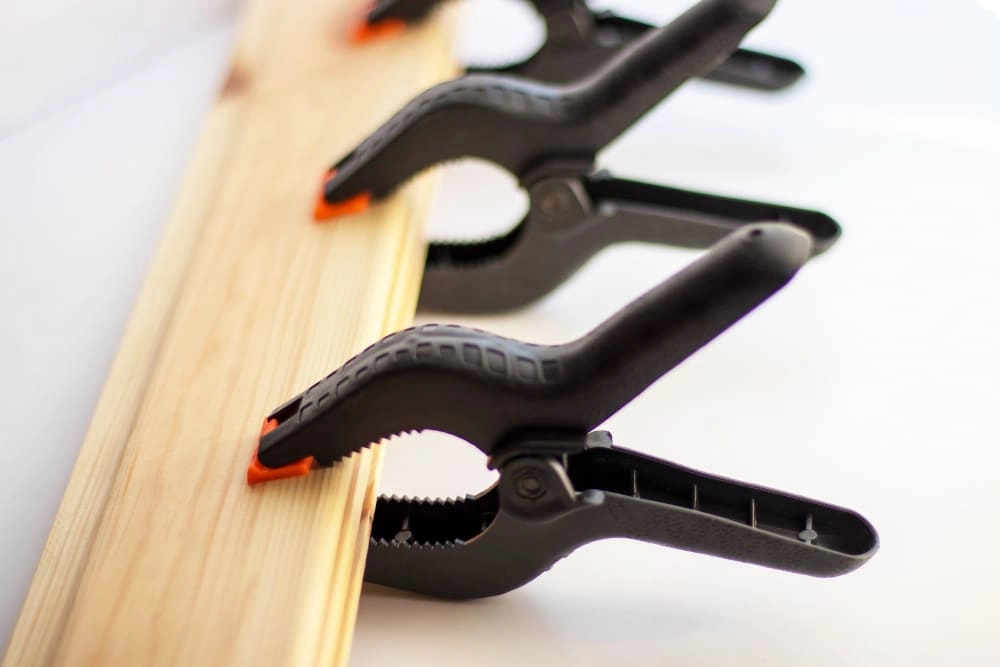

Напоминают увеличенную прищепку и позволяют мгновенно зафиксировать предмет. Сжимаются одной рукой, а встроенный храповой механизм удерживает рабочую часть в нужном положении. Для ослабления зажима задействуется специальный рычажок-кнопка.
Основание изготавливается из стали или алюминия, а губки выполнены из твердого пластика. Эта струбица часто применяется в столярных работах и относится к числу самых востребованных разновидностей.
Представляют собой прочный синтетический ремень с механизмом натяжения. Идеально подходят для аккуратного прижима деталей круглой или овальной формы. Для более точной подгонки углов используются специальные пластиковые вставки.
Состоят из стальной трубы диаметром 5-7,5 см, неподвижного упора и подвижного стопа. Их ценят за доступность, регулируемую длину и хорошее усилие прижима. Такой инструмент применяют при сборке и склеивании крупных предметов, щитов и опалубки.
Струбцины необходимы для надежного закрепления инженерных коммуникаций, воздуховодов, труб и климатического оборудования. Такой способ крепления востребован там, где невозможно жестко зафиксировать узел на несущей стене или стандартном перекрытии.
Применение инструментария не требует сложных навыков. Мастер просто устанавливает заготовки под нужным углом и фиксирует их с помощью прижимных губок или пяток. Степень усилия задается винтом либо другим элементом, регулирующим силу сжатия.
При выборе необходимо обращать внимание сразу на несколько моментов.
Подумайте, в каких условиях вы будете применять инструмент. Если это сварочные или слесарные задачи — выбирайте модели из стали или чугуна, обеспечивающие высокую прочность и устойчивость к нагрузкам. Для слоистых материалов или дерева подойдут более мягкие конструкции, которые не повреждают поверхность.
Размер должен соответствовать объему и форме заготовки. Для небольших деталей подойдут компактные варианты, такие как F-образные. Удлиненные разновидности удобны для широких панелей или рам.
Чем шире их спектр, тем более гибким должен быть ваш выбор. Если работы разные — имеет смысл обзавестись набором приспособлений. Для единичных операций достаточно универсальной модели.
Некоторые мастера пробуют делать подобные приспособления сами, смотря видео в интернете и используя подручные материалы. На практике такой подход, как правило, не дает ощутимых преимуществ, поскольку фабричные изделия значительно превосходят самодельные по прочности, удобству и долговечности.
Изготовителей сегодня множество. Среди них есть известные зарубежные и отечественные бренды, такие как «Зубр», Gross, Kraftool, FIT, «Кобальт» и Sparta.
Зажимы — это незаменимый помощник в столярном, слесарном и сварочном деле, позволяющий надежно фиксировать заготовки любых форм и габаритов. Выбор конкретного типа инструмента зависит от материала, размеров и характера выполняемых действий. Освоив основные принципы, любой мастер сможет понять, как пользоваться струбциной эффективно, добиваясь точного и безопасного соединения деталей, экономя время и повышая качество сборки.
