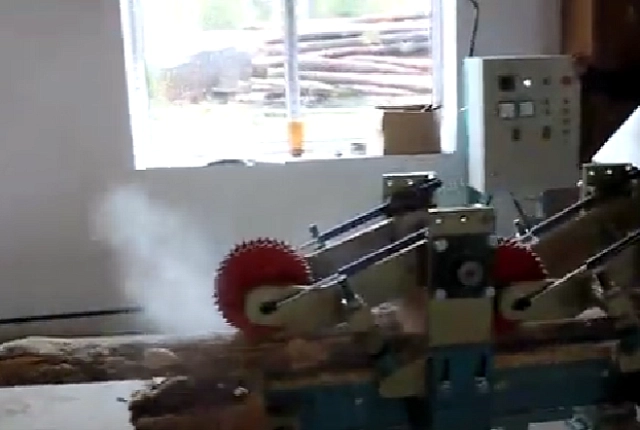

Станок реброво-горбыльный КС-50РГ является модификацией станков серии КС-50 и предназначен для распиловки горбыля на обрезную доску за один проход. Станок также может выполнять функции делительного и кромкообрезного станков.

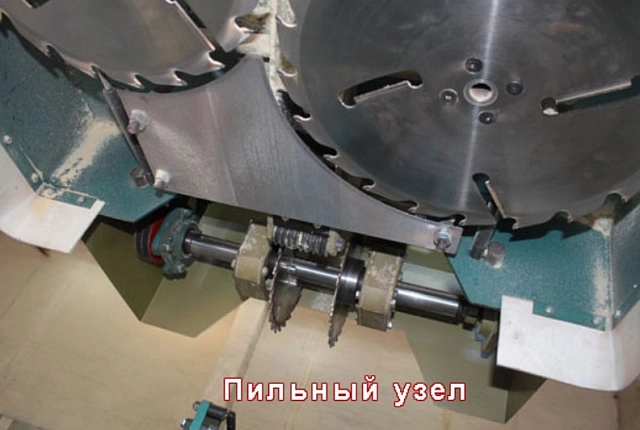

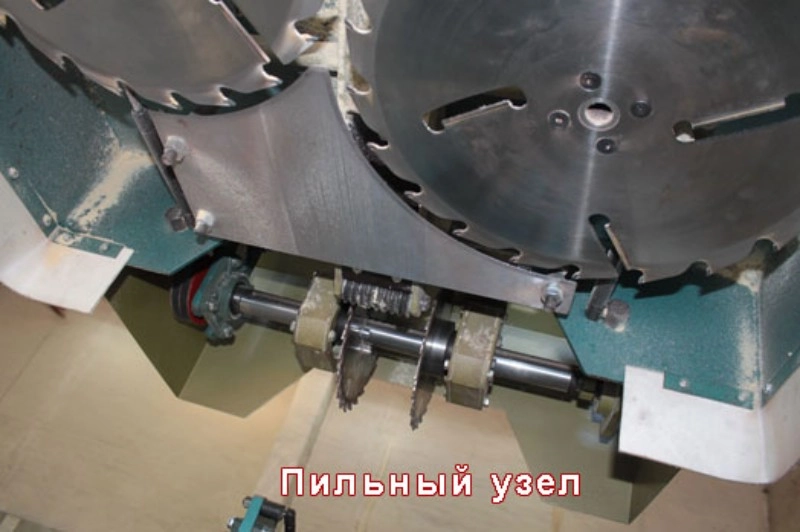

В станке применен пильный узел станка КС-50ПК, смонтированный неподвижно на подрамнике. Под пильным узлом расположен цепной конвейер с плоскими опорными элементами. Конвейер оснащен восемью независимыми пневмоприжимами распиливаемого сырья.

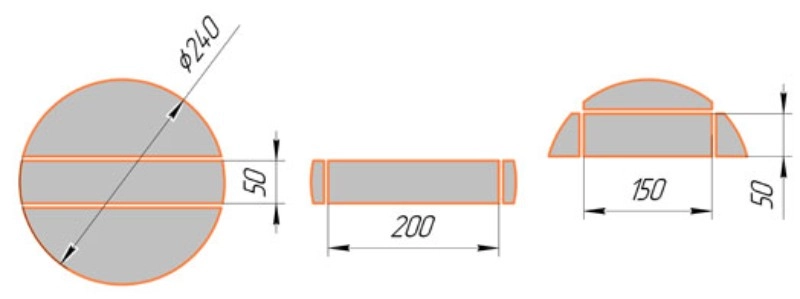

Такое конструктивное исполнение пильного узла и конвейера позволяет вести распиловку сырья как с плоской опорной поверхностью (горбыль, доска, брус), так и круглого сечения (баланс, пиловочник).
Горизонтальный распил осуществляется двумя дисковыми пилами диаметром 400 мм, а вертикальный – дисковыми пилами диаметром 250 мм. При одновременной распиловке горизонтальными и вертикальными пилами сначала распил идет горизонтальными пилами, а затем вертикальными, что позволяет выводить обрезь из зоны пиления.
Расстояние между вертикальными пилами бесступенчато регулируется посредством винтового механизма по цифровому индикатору, показывающему фактическое расстояние между пилами.
Кромкообрезной блок с вертикальными пилами может вводиться и выводиться из работы посредством рычажного механизма.
Комплект поставки в базовой комплектации::
| Параметр | Значение |
|---|---|
| Максимальная ширина пропила горизонтальных пил, мм | 300 |
| Максимальная высота пропила вертикальных пил, мм | 55 |

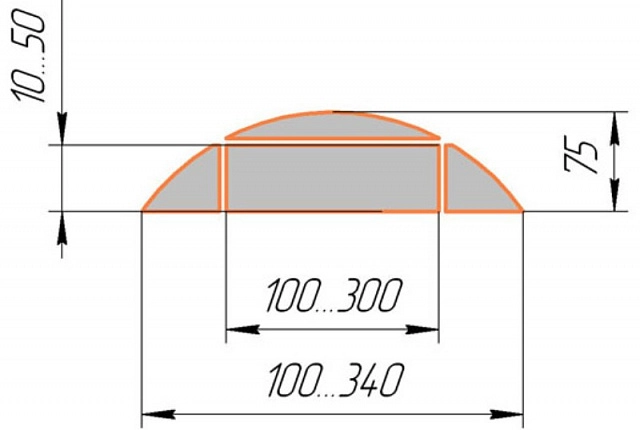

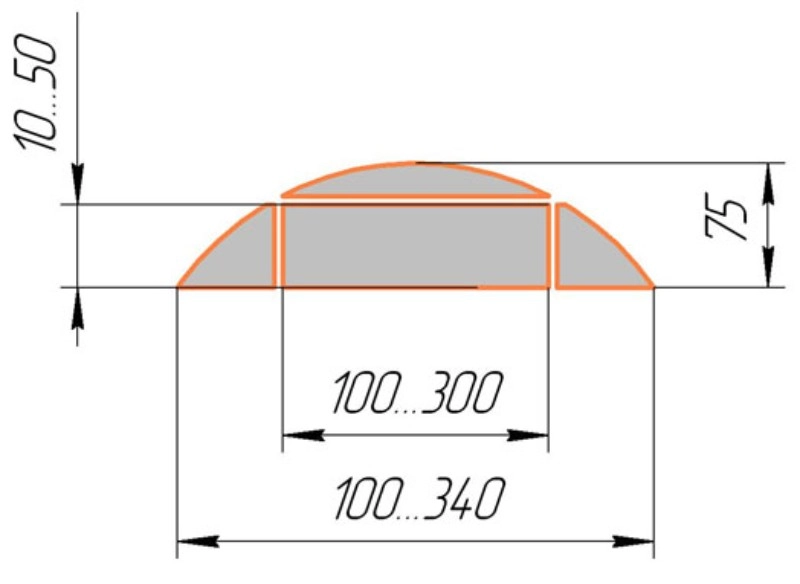

| Максимальная ширина обрабатываемого горбыля, мм | 340 |
| Максимальная толщина горбыля при одновременной работе всех пил, мм | 75 |
|

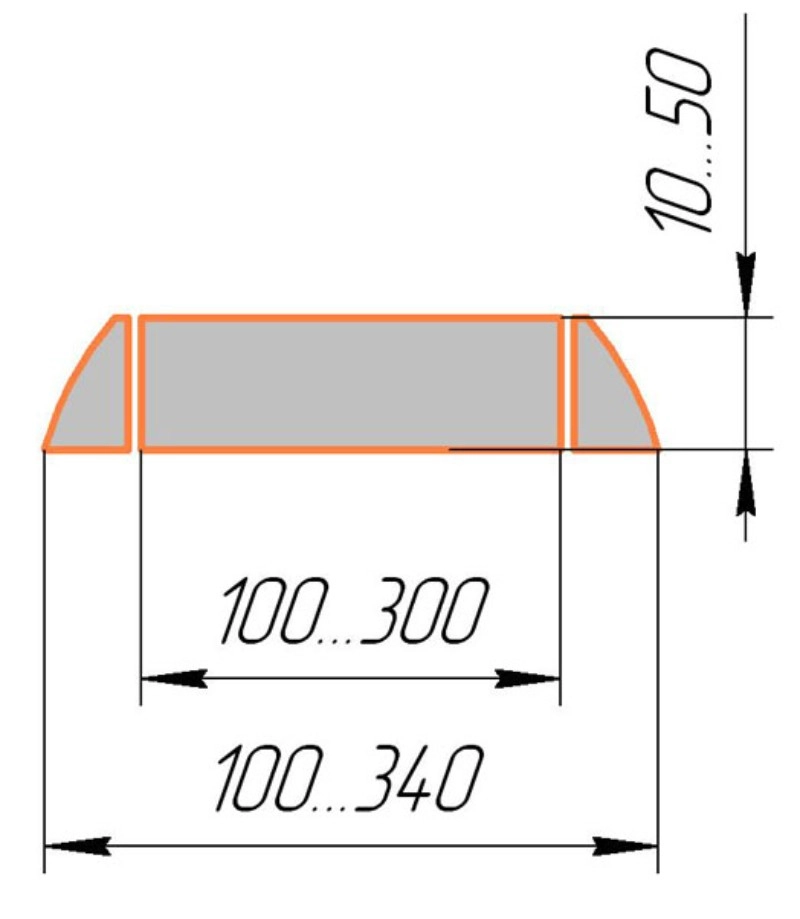

Размеры получаемых обрезных досок: - ширина, мм - толщина, мм - длина, м |
100...300 10...50 1,2...6,4 |
|
Дополнительные функции станка – распиловка 3-х и 4-х кантных брусьев, сечением: - ширина, мм: - высота, не более, мм: |
100...300 250 |
|
Горизонтальные пилы: - привод - мощность, кВт - скорость вращения, об/мин - пилы: количество (шт) × диаметр (мм |
электродвигатель 2 × 7,5 3000 2 × 400 |
|
Вертикальные (кромкообрезные) пилы: - привод - мощность, кВт - скорость вращения, об/мин - пилы: количество (шт) × диаметр (мм) |
электродвигатель 5,5 3000 2 × 250 |
|
Установка горизонтальных пил на размер: - привод - мощность привода, кВт - скорость перемещения, мм/с |
электродвигатель 0,55 25 |
|
Установка вертикальных пил на размер: - привод - позиционирование |
ручной цифровой индикатор |
|
Конвейер подачи заготовки в распил: - привод - мощность привода, кВт - скорость подачи, м/мин |
электродвигатель 1,5 0…20 |
| Габариты станка, Ш × В × Д, не более, м | 1,5 × 2,3 × 4,3 |
| Масса станка, не более, кг | 1900 |
