Комплект состоит из трех универсальных кондукторов, на каждом из которых выполняется простейшая технологическая операция.

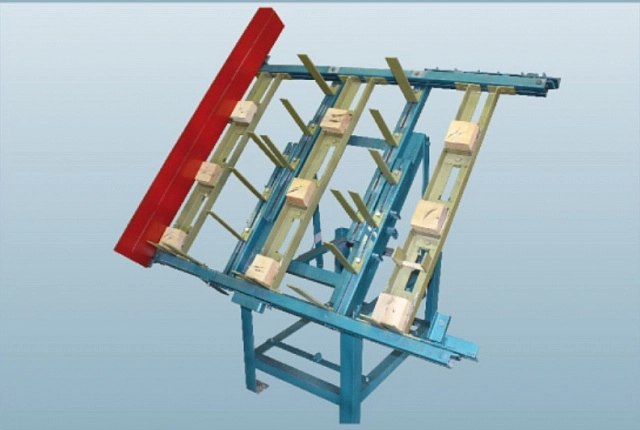

1. Кондуктор для сборки ножек поддонов. Одновременно можно собирать шесть ножек (комплект на два поддона).
2. Кондуктор для сборки настила поддона.
3. Кондуктор для общей сборки поддонов (сбивки ножек с настилом).
Для удобства работы оператора конструкция позволяет менять угол наклона кондуктора (0°, 43°, 51°, 60°).
Это позволяет оптимизировать процесс сборки поддонов, получить высокую производительность участка при использовании пневматического инструмента. Кондуктор представляет собой жёсткую металлическую конструкцию с набором элементов, позволяющих перенастраивать линию под сборку каждого типа поддонов.
Для изготовления кондуктора под другие размеры необходимо предоставить чертеж поддона.
| Параметр | Значение |
|---|---|
| Габаритные размеры (одного кондуктора) | |
| ширина, мм | 1570 |
| длина при опущенном кондукторе, мм | 1400 |
| длина при поднятом кондукторе максимальная, мм | 1080 |
| высота при опущенном кондукторе, мм | 905 |
| высота при поднятом кондукторе максимальная, мм | 1820 |
| Угол подъема кондуктора° (4 положения) | 0; 43; 51; 60 |
| Номенклатура и размеры собираемых поддонов (ВхШхД) | |
| европоддон мм | 144×800×1200 |
| финпаллет мм | 144×1000×1200 |
| финпаллет мм | 144×1200×1200 |
| П2 или 2ПВ2 ГОСТ 9078-84 | |
| минимальный размер мм | 72×680×690 |
| максимальный размер мм | 144×1200×1450 |
| Масса, кг не более | 155 |
