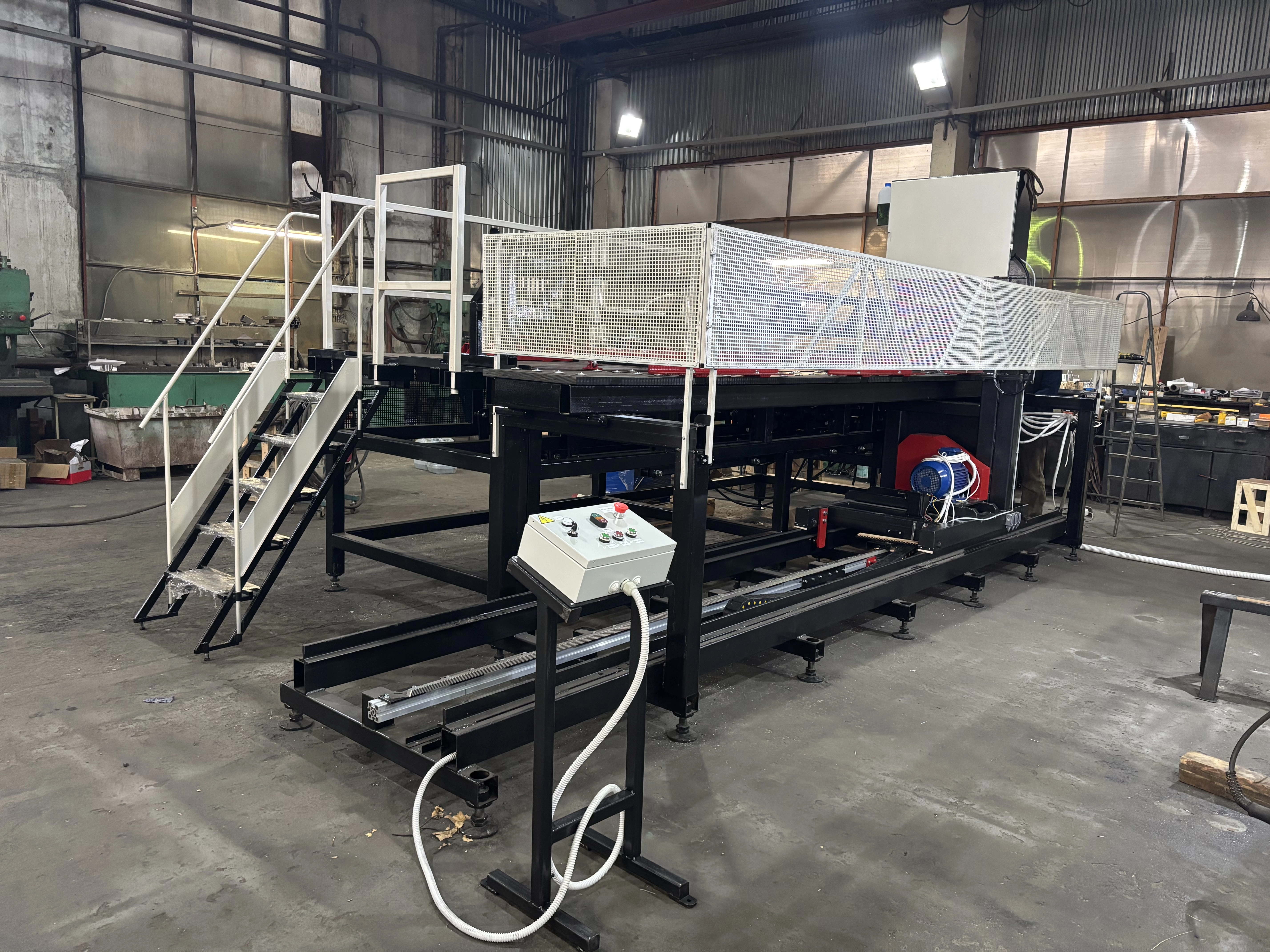

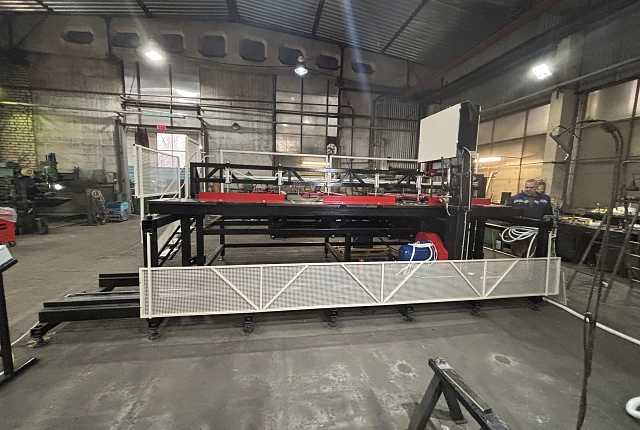

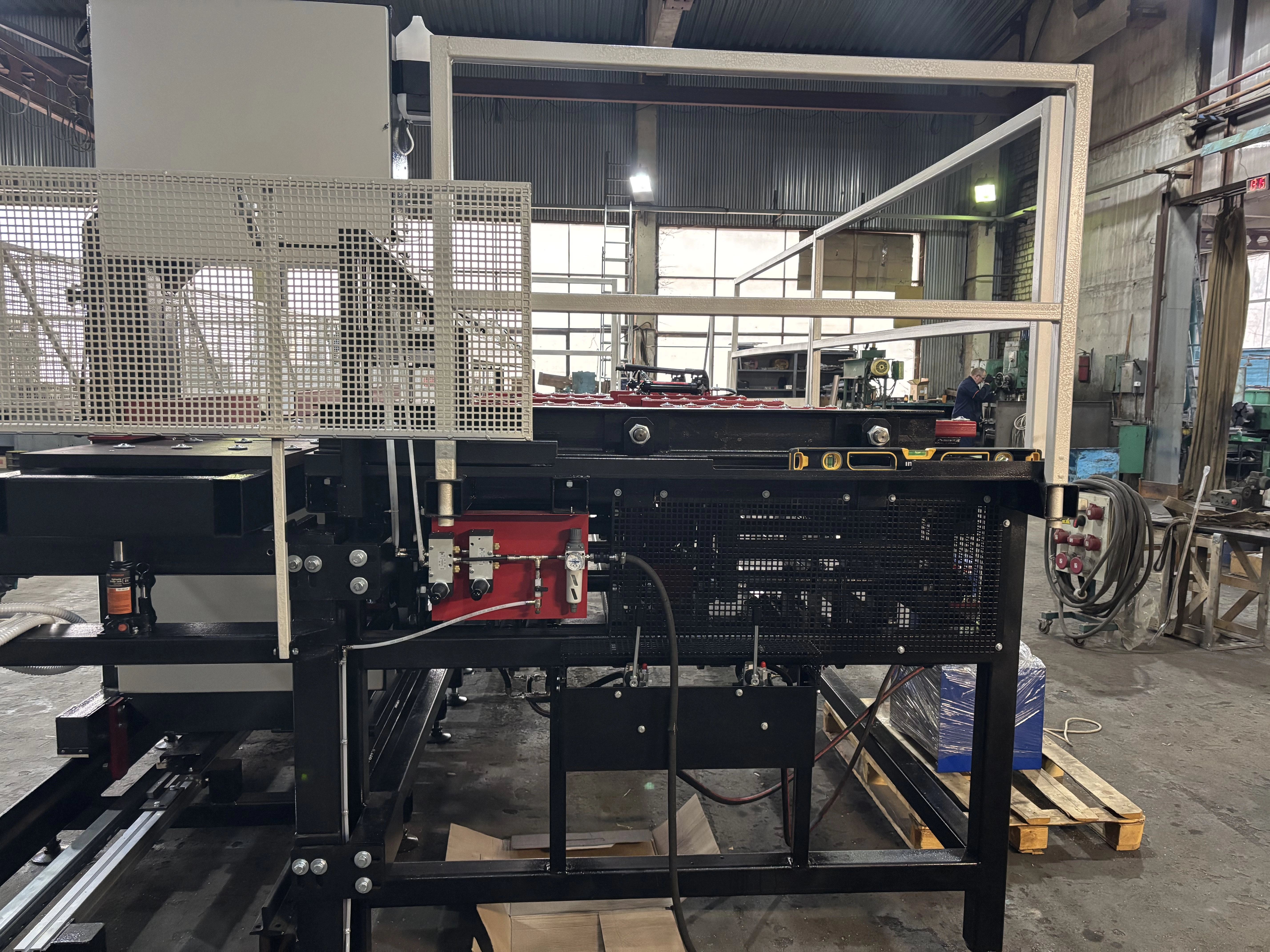

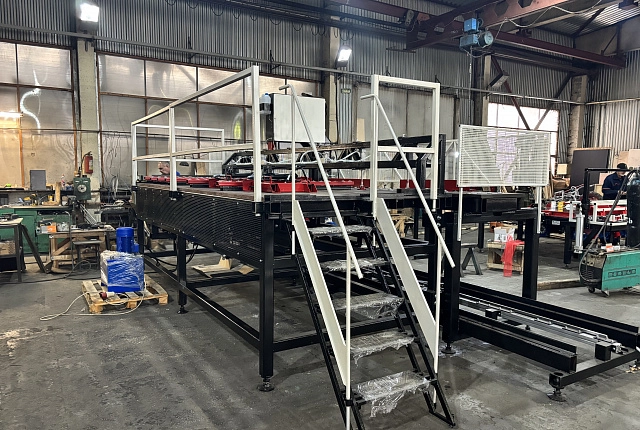

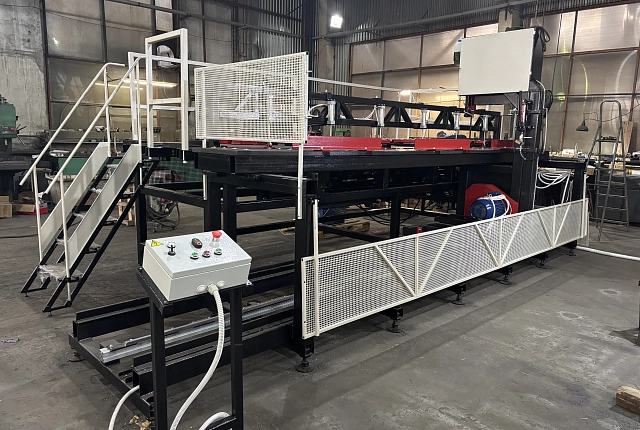

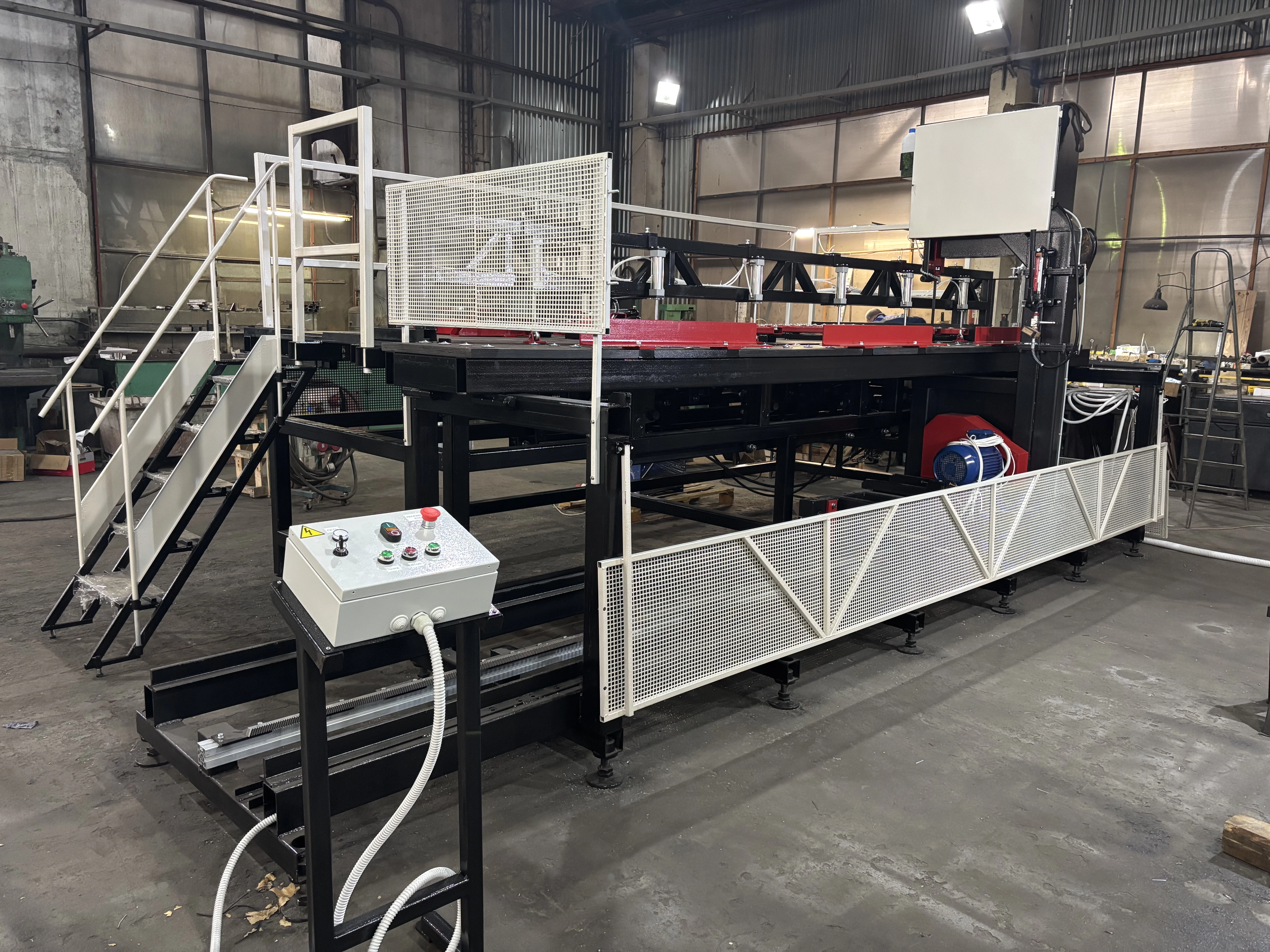

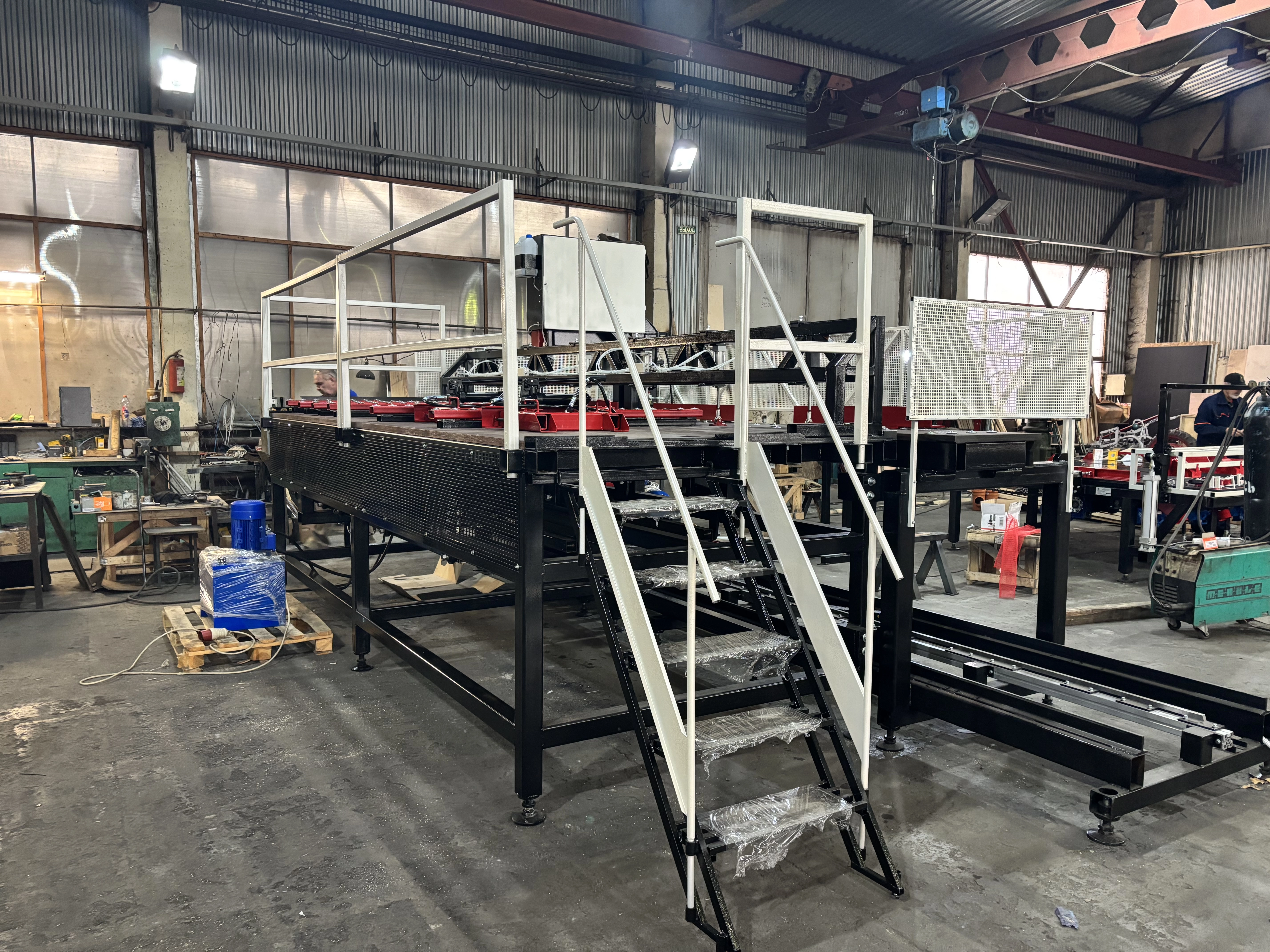

Станок «Авангард ЛС-50-АЛ-1500» предназначен для распиловки алюминиевых листов и плит с максимальными размерами 3000х1500х200 мм. и с наибольшей шириной отпиливаемой полосы от края 600 мм.
Станок имеет в своем составе:

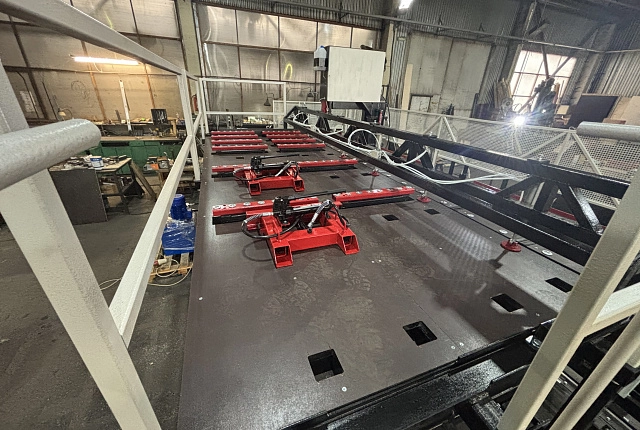

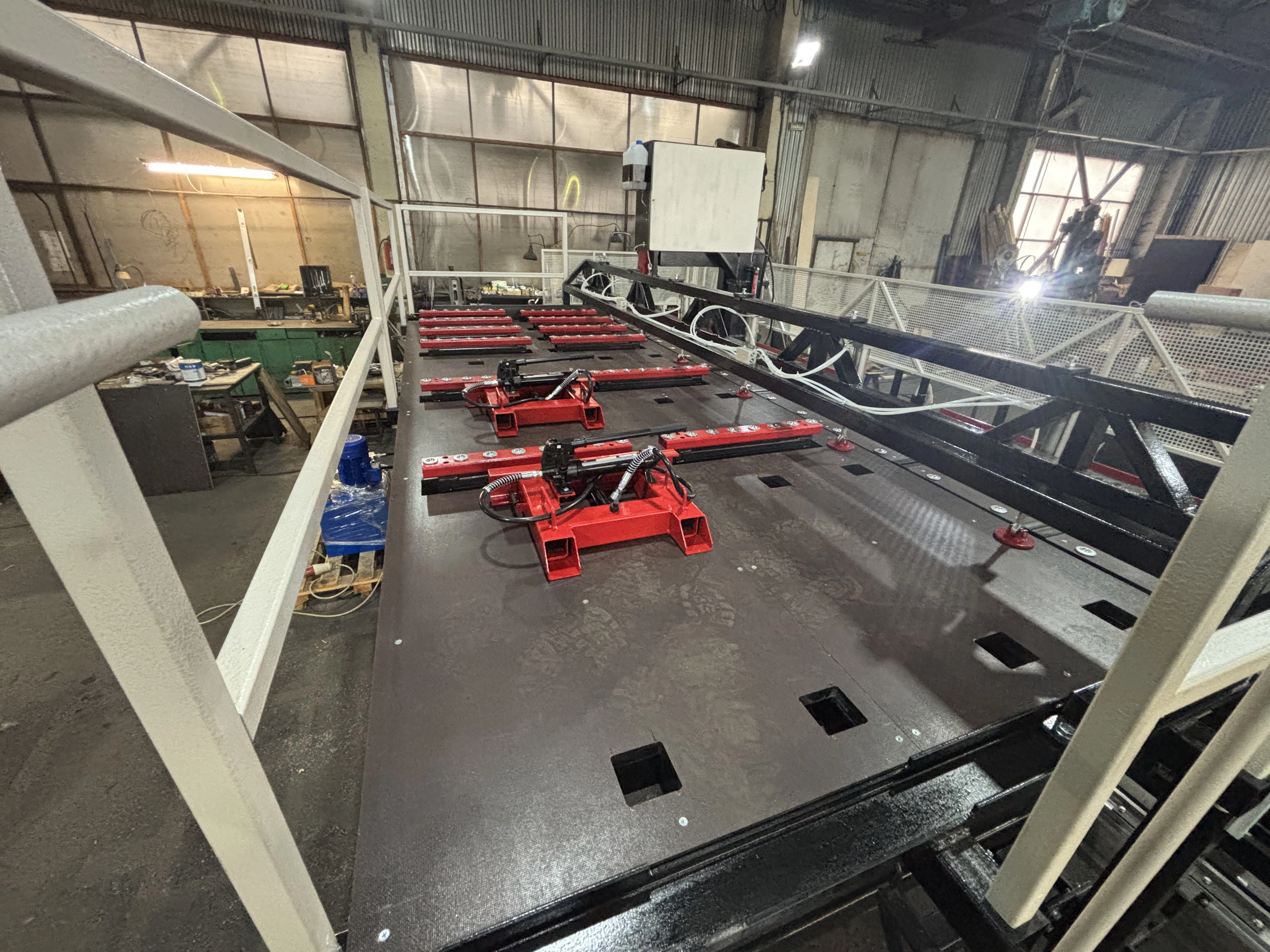

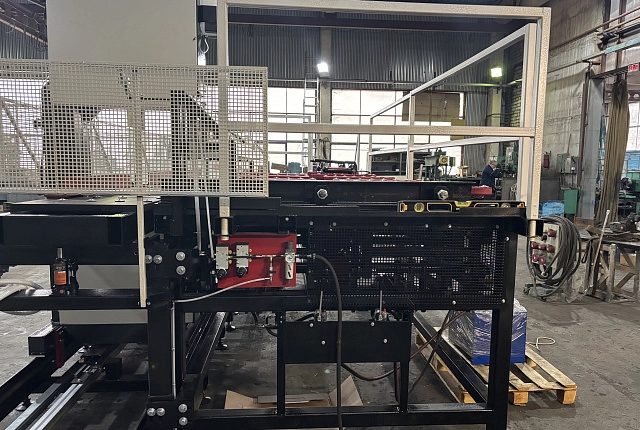

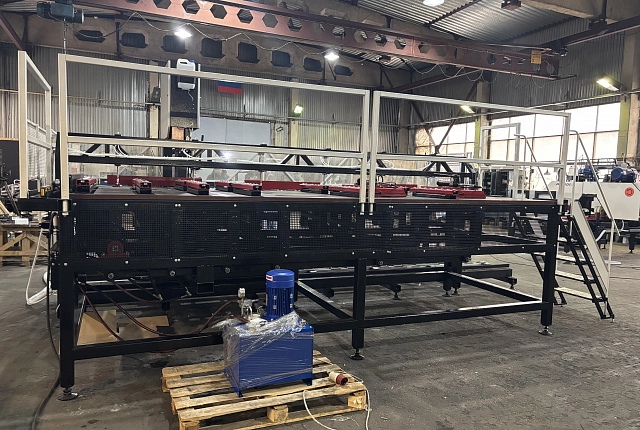

Основной рабочий стол станка оснащен переставными гидравлическими зажимами с ручным гидронасосом для фиксации заготовки. Дополнительно для фиксации заготовки толщиной до 30 мм на столе устанавливается съемная балка с передвижными пневмоприжимами.
Под поверхностью основного стола в пазах смонтированы 8 блоков с шариковыми опорами, которые с помощью гидроцилиндров поднимаются над плоскостью стола, обеспечивая вывешивание разрезаемой заготовки. Заготовка, вывешенная на шариковых опорах, вручную позиционируется в требуемое положение и фиксируется гидравлическими и при необходимости пневматическими прижимами.
Приемный стол станка оснащен подвижным упором для выставления ширины отрезаемой части. Перемещение упора на нужный размер осуществляется вручную. Приемный стол станка также оснащен шариковыми опорами для облегчения процесса снятия отрезанной части заготовки.
Процесс пиления осуществляется перемещением ленточнопильного узла по холоднокалиброванным рельсовым направляющим с помощью зубчатореечного привода с сервоуправлением, который обеспечивает скорость подачи, адаптированную с нагрузкой, возникающей в процессе пиления. Скорость подачи отражается на дисплее контроллера.
Образующаяся в процессе пиления стружка оседает в днище кожуха ленточнопильного узла и удаляется после завершения операции пиления.
| Основные технические характеристики | ЛС-50-АЛ-1500 |
|---|---|
| Вид рамы | Ленточнопильный узел, подвижный |
| Тип распиловки | Продольный |
| Размеры заготовок (max), мм | 3000х1500х200 |
| Максимальная длина реза, мм | 1500 |
| Ширина заготовки отпиливаемой от края (max), мм | 600 |
| Мощность основного двигателя, кВт | 11 |
| Мощность привода подачи, кВт | 3 |
| Позиционирование заготовки | Ручное, на выдвижных шариковых опорах |
| Зажим разрезаемой заготовки | Пневмоцилиндры и гидрозажимы |
| Скорость подачи, мм/сек | 1 …. 85 (регулируемая сервоприводом) |
| Скорость пильной ленты, м/сек | 30 |
| Механизм подачи пильного узла | зубчатореечный |
| Инструмент | Биметаллическая ленточная пила М42х34 длина 4750 |
| Лазерный указатель | наличие |
| Система масляного тумана | наличие |
| Точность резки на 1 м реза | ±0,3 мм |
| Габариты станка (ШхДхВ), мм | 2900х4000х2630 |
| Масса станка, кг | 2700 |
