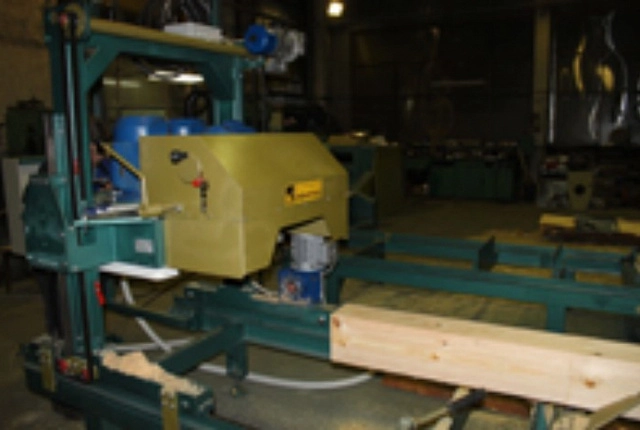

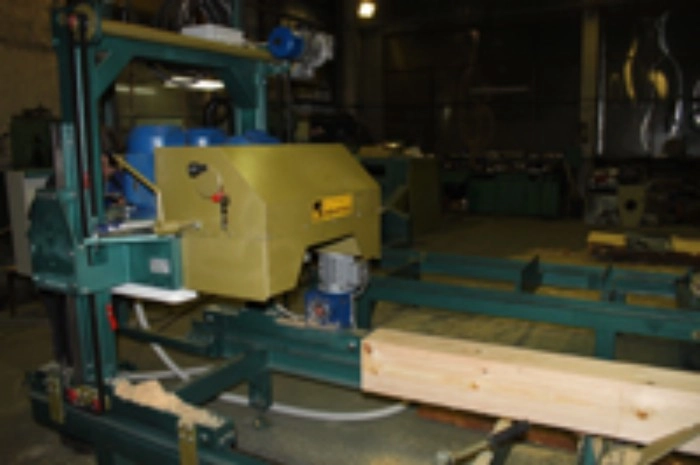

Дисковая пилорама «Авангард-КС-50-ПК» - это лесопильная установка, предназначенная для распиловки двумя дисковыми пилами круглого сырья диаметром до 500 мм и длиной до 6,2 м.
Пилорама выпускается только в стационарном варианте и состоит из подвижной пильной каретки с дисковыми пилами и разборной станины с высокоточными направляющими. Станина оснащена гидравликой, включая устройство для загрузки бревен, кантователь и устройство для фиксации бревен в процессе пиления. Пильная каретка включает в себя пильный блок, состоящий из двух горизонтальных дисковых пил диаметром 400 мм, электромеханические приводы подъема-опускания пильной траверсы и продольного перемещения, имеющие плавную регулировку скорости, а также дополнительную опцию – кромкообрезное устройство (см. ниже).

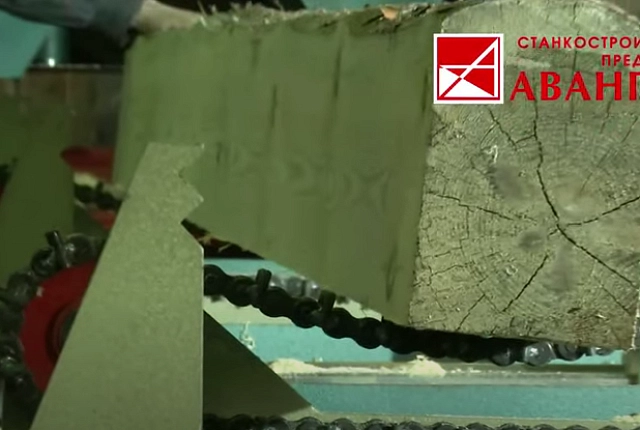

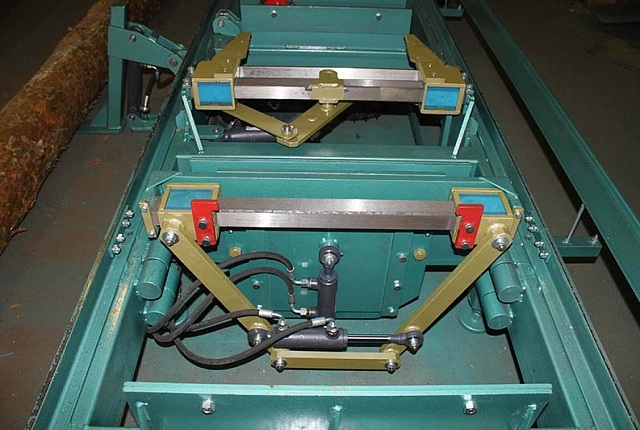

Гидравлические механизмы, установленные на станине, позволяют производить все манипуляции с бревном в центральном «лотке», образованном боковыми зажимами, которые обеспечивают автоматическую центровку распиливаемого сырья, что позволяет реализовать следующую схему распиловки:
| Распиловка на лафет и необрезные доски | Распиловка лафета на обрезные доски | Обрезка кантов необрезной доски | |||
|
|
|
|
|
|

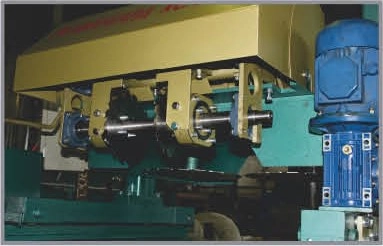

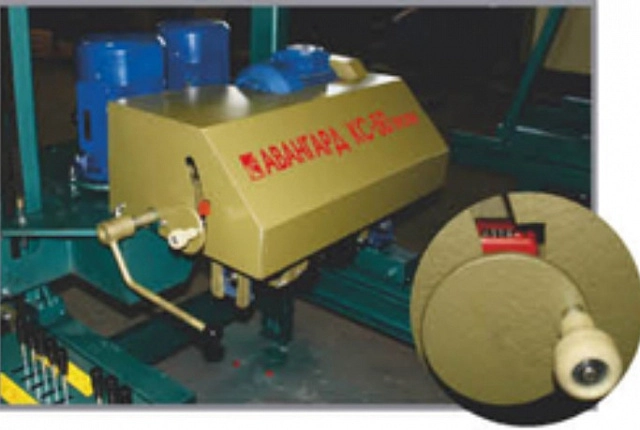

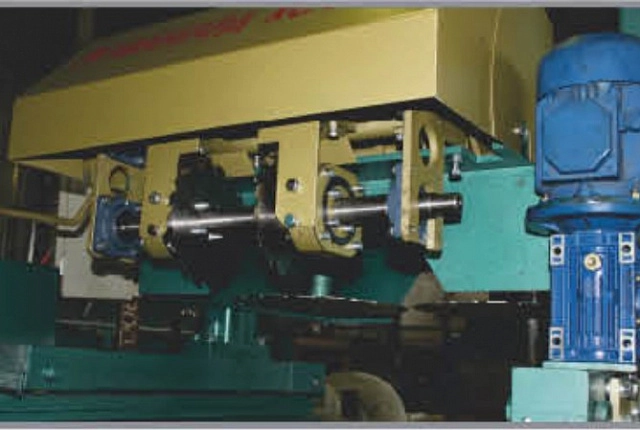

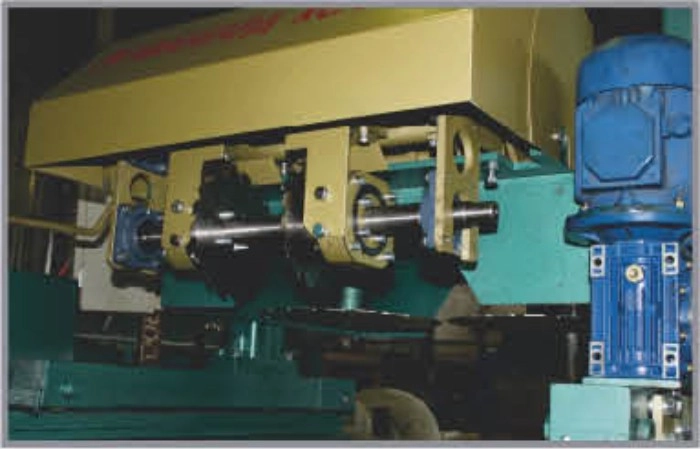

Кромкообрезное устройство
Пильная каретка оснащена кромкообрезным устройством. Оно состоит из вертикально установленных пил, которые отпиливают канты необрезной доски, получаемой в результате распиловки основными горизонтальными пилами. Можно устанавливать до четырех вертикальных пил, работающих одновременно, две из которых настраиваются на размер специальным винтом.
Кромкообрезное устройство может включаться в процессе пиления и отключаться за счет опускания-подъема пильного вала вертикальных дисковых пил посредством рычажного механизма.
| Схема распиловки с использованием кромкообрезного устройства: | |||
|---|---|---|---|
|
|
|
|

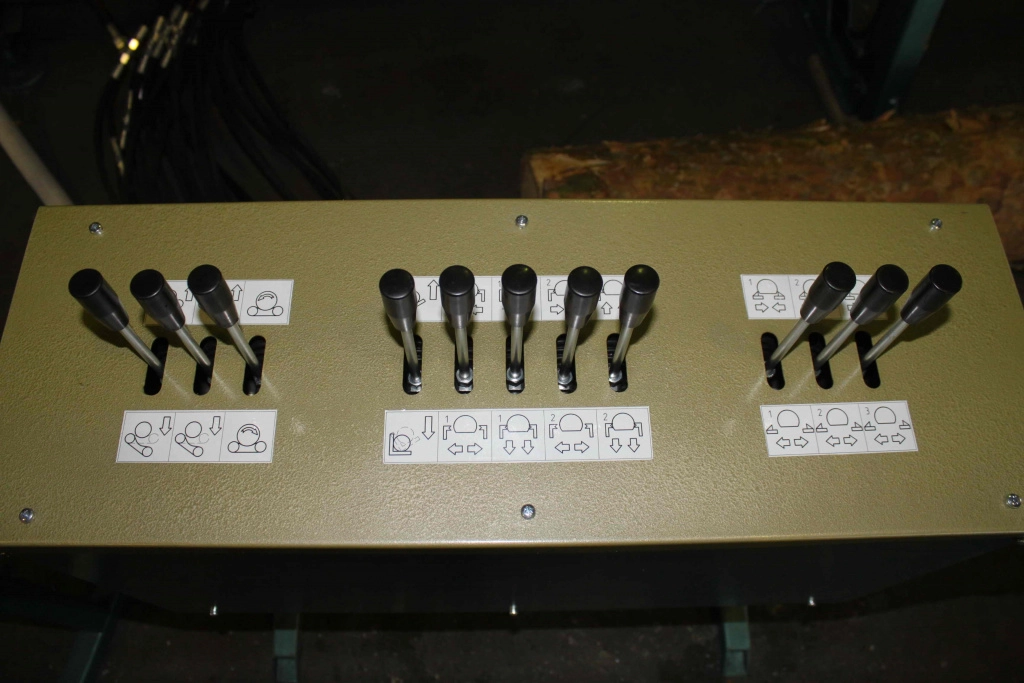

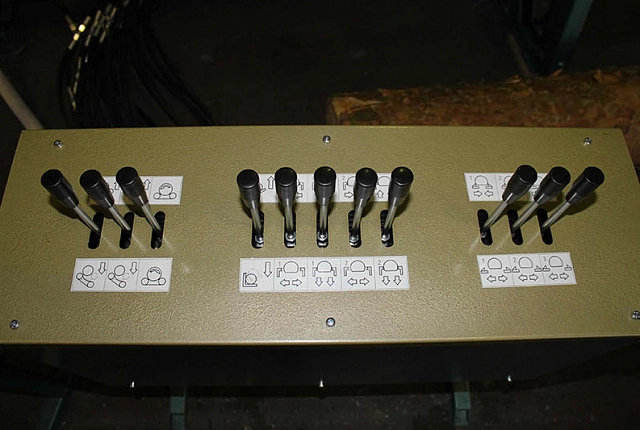

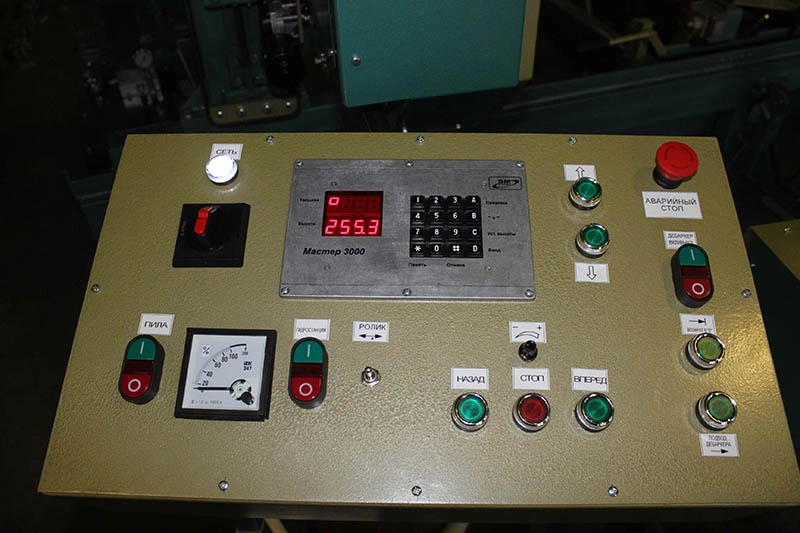

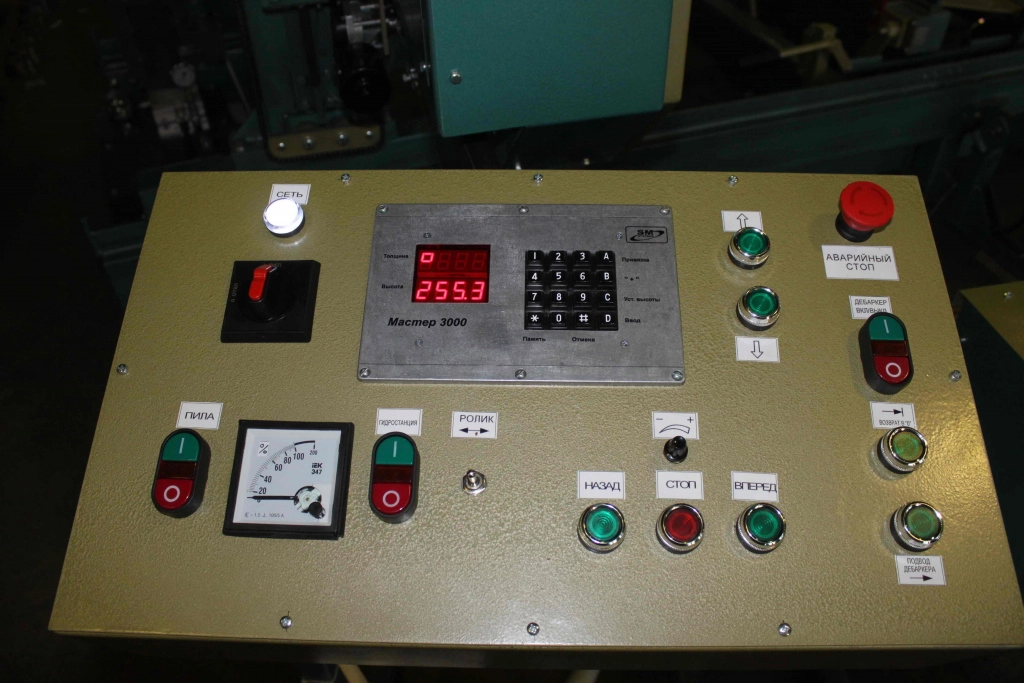

Всеми механизмами пилорамы управляет один оператор посредством 2-х пультов управления.
| Параметр | Значение |
|---|---|
| Максимальный диаметр распиливаемых бревен, мм | |
| - диаметр | 500 мм с кантовкой, 300 мм в развал |
| - длина | от 2 до 6,2 метров |
| Пильная каретка: | |
| - диаметр и количество пильных дисков | 2 × 400 мм, 2 × 250 мм |
| - мощность и количество электродвигателей | 2 × 11 кВт, 1 × 4-5,5 кВт |
| - использование обратного хода | сброс отпиленного материала |
| - подъем / опускание | электропривод |
| - привод горизонтального перемещения / скорость | электромеханический / до 40 м/мин |
| Направляющие пильной каретки | Механизированные |
| Настройка на толщину доски | по электронной линейке |
| Способ загрузки и позиционирования распиливаемого сырья | гидравлическими механизмами |
| Габариты: | |
| - длина с направляющими | 10,0 м |
| - ширина | 1,4 м |
| - высота | 2,0 м |
| Масса станка | 2050 кг |
| Комплектность поставки: станок (пильная траверса + направляющие), а также: | |
| пильные диски | + |
| эл.линейка | + |
| лазерный указатель положения гориз. пил | + |
