Пилорама предназначена для распиловки дисковыми пилами круглого сырья диаметром от 100 до 320 мм (распиловка больших диаметров производится с дополнительной промежуточной кантовкой бревна, с условием обеспечения ширины пропила 300 мм). Длина сырья до 6,2 м.

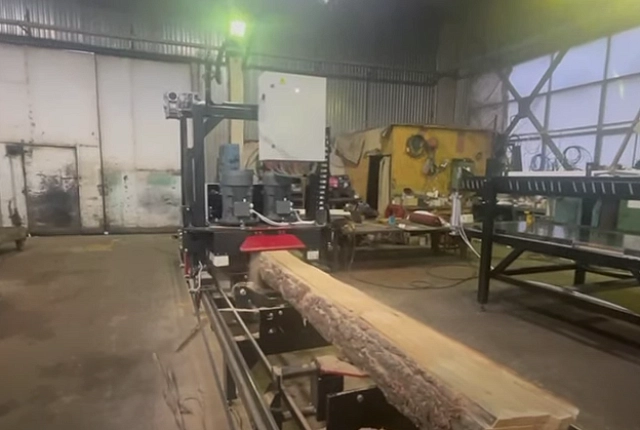

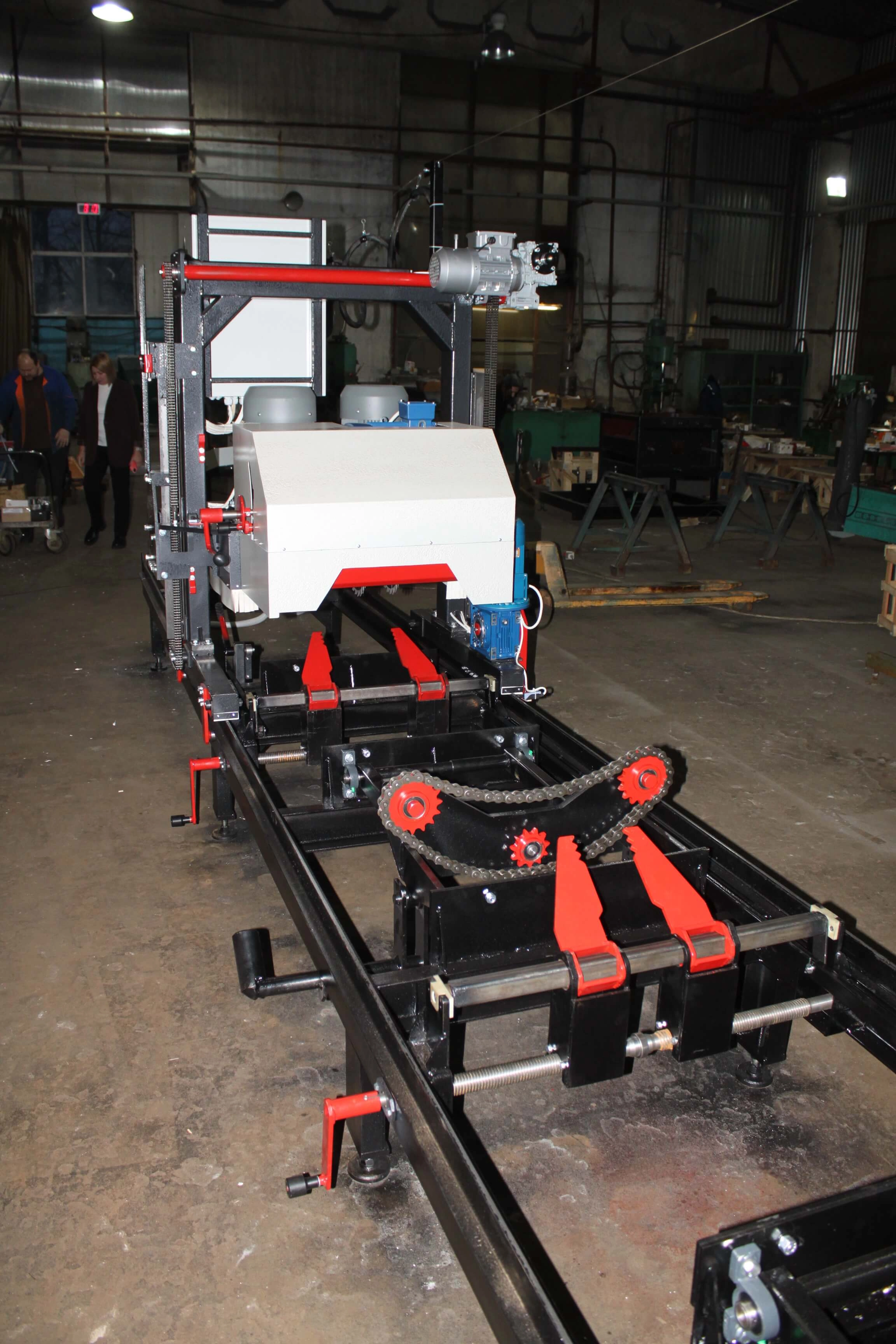

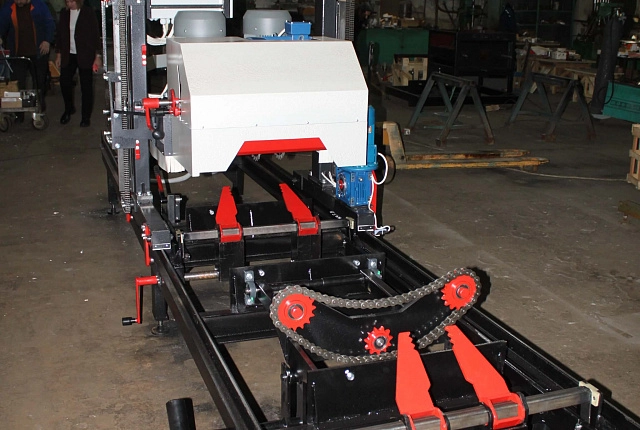

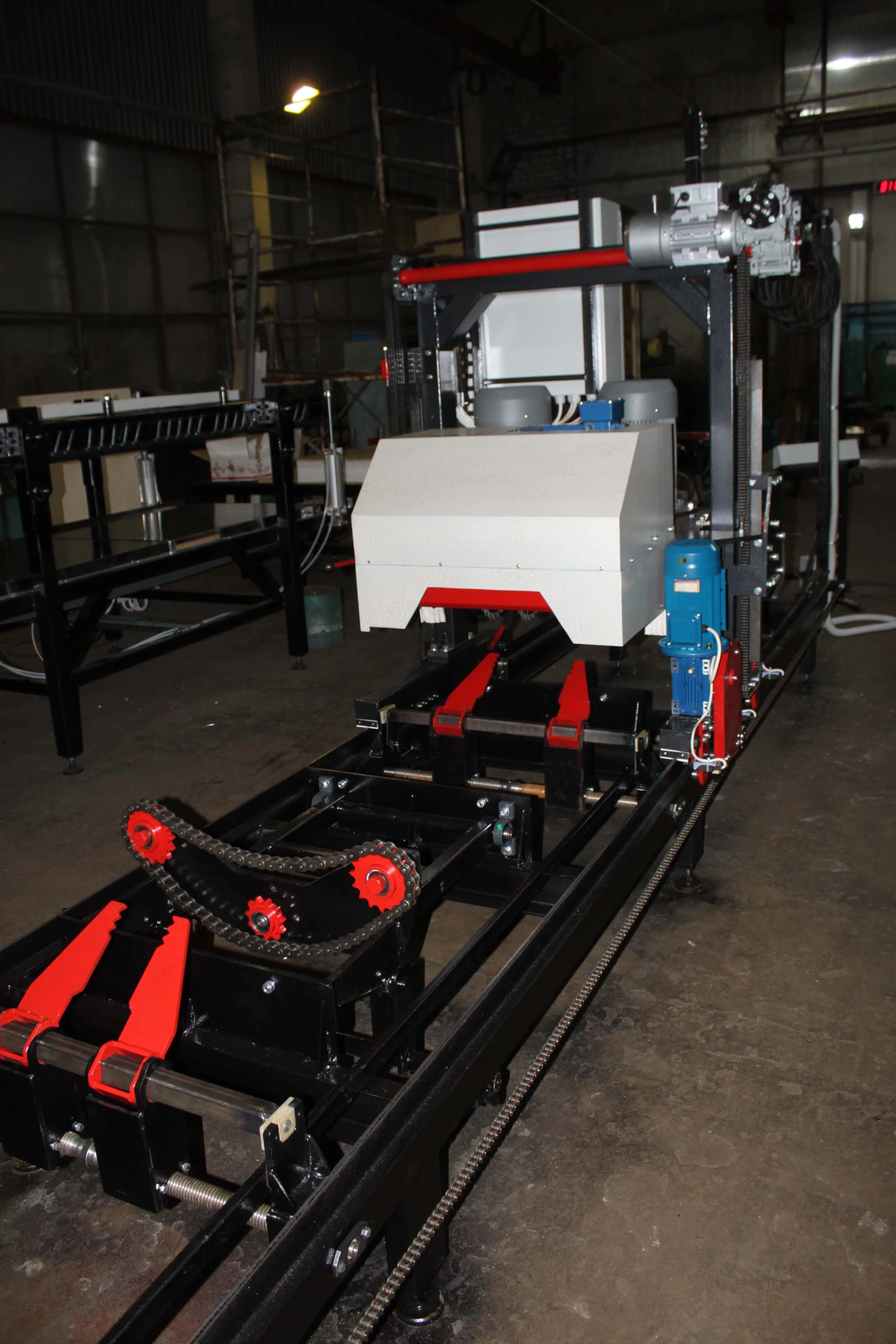

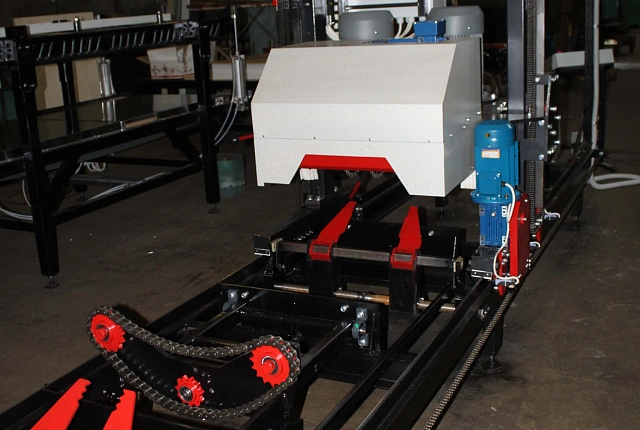

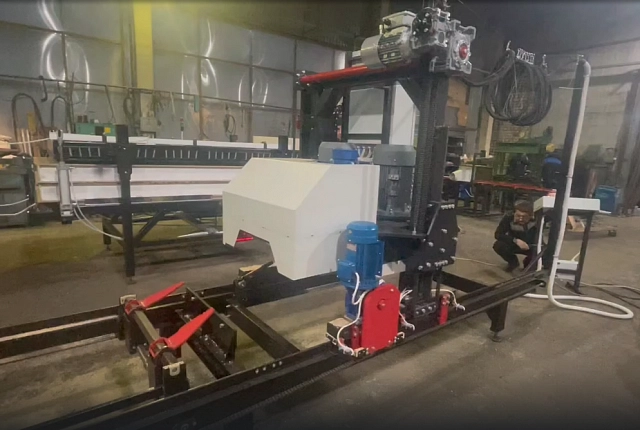

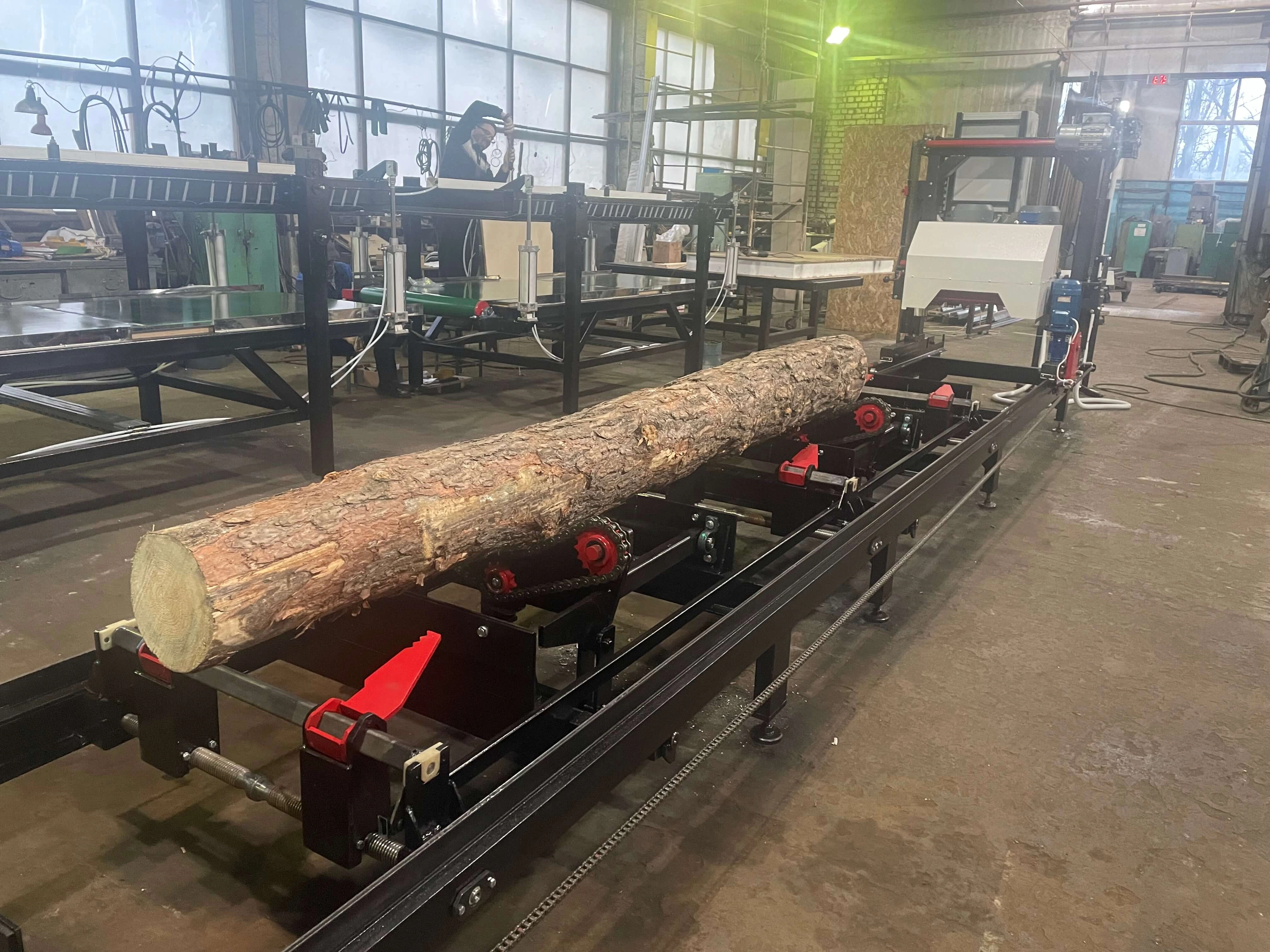

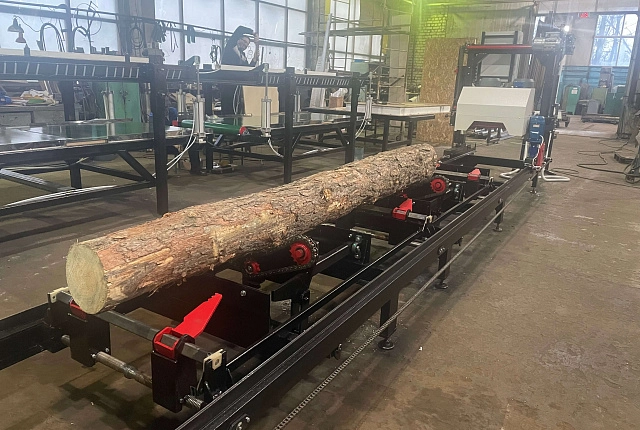

Рама пильной каретки пространственной формы сварена из легких профильных труб. Пильный узел включает в себя две горизонтальные дисковые пилы диаметром 400 мм. На подвижной каретке смонтированы электромеханические приводы подъема-опускания пильной траверсы и продольного перемещения. Механизмы зажима распиливаемого сырья винтовые. Зажим-разжим осуществляется вращением винта, имеющего правую и левую резьбы, посредством рукоятки или аккумуляторного гайковерта. Кантовка осуществляется вручную, при помощи крюка-кантователя в «лотке», образованном боковыми зажимами, высота которых меняется их наклоном при помощи рукоятки.
| Базовый комплект поставки: | |
| Пильная траверса в сборе (эл.двигатель 11 кВт.) |
1 шт. |
| Кромкообрезной блок | 1 шт. |
| Стандартные направляющие с самоцентрирующимися винтовыми зажимами | 1 шт. |
| Лазерный указатель положения горизонтальных пил |
1 шт. |
| Выносной пульт управления с электронной линейкой | 1 шт. |
| Пильный диск d 400 мм |
2 шт. |
| Пильный диск d 250 мм | 2 шт. |
| Крюк-кантователь | 1 шт. |
| Параметр | Значение |
|---|---|
| Максимальный диаметр распиливаемых бревен, мм | |
| - диаметр | 500 мм с кантовкой, 300 мм в развал |
| - длина | от 2 до 6,2 метров |
| Пильная каретка: | |
| - диаметр и количество пильных дисков | 2 × 400 мм, 2 × 250 мм |
| - мощность и количество электродвигателей | 2 × 11 кВт, 1 × 4-5,5 кВт |
| - использование обратного хода | сброс отпиленного материала |
| - подъем / опускание | электропривод |
| - привод горизонтального перемещения / скорость | электромеханический / до 40 м/мин |
| Направляющие пильной каретки | Немеханизированные |
| Настройка на толщину доски | по электронной линейке |
| Способ загрузки и позиционирования распиливаемого сырья | ручной с использованием винтовых самоцентрирующихся зажимов |
| Габариты: | |
| - длина с направляющими | 10,0 м |
| - ширина | 1,4 м |
| - высота | 2,0 м |
| Масса станка | 1540 кг |
