Линия резки газобетона ЛРП-1200-5 ЛД

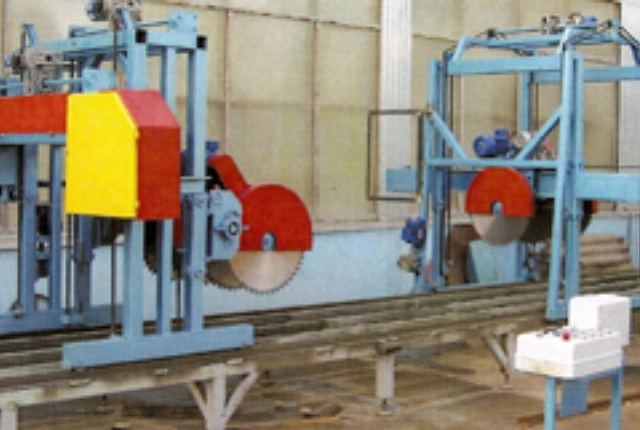

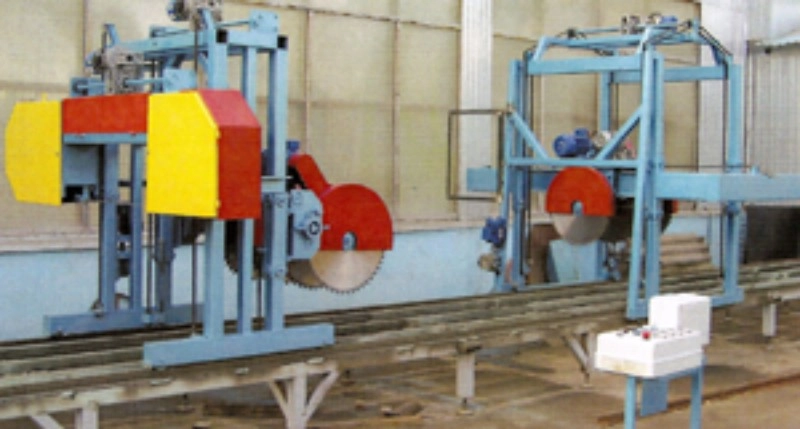

Конструкция линии включает в себя стол длиной 20 м с рельсовыми направляющими, на котором одновременно выставляется 14 моноблоков. На рельсовых направляющих стола размещаются два пильных блока для продольной и поперечной распиловки моноблока. Приводы перемещения пильных блоков порельсовым направляющим независимы.

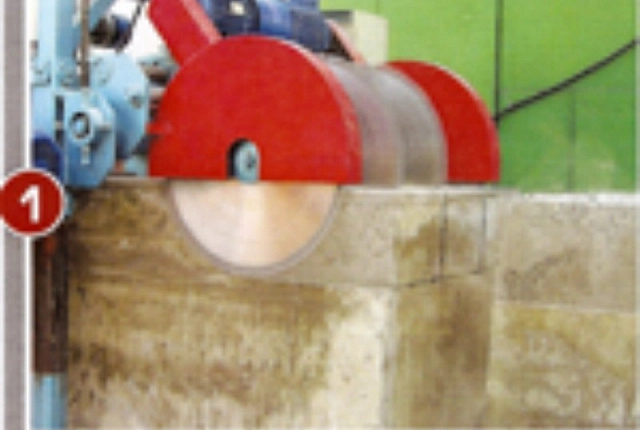

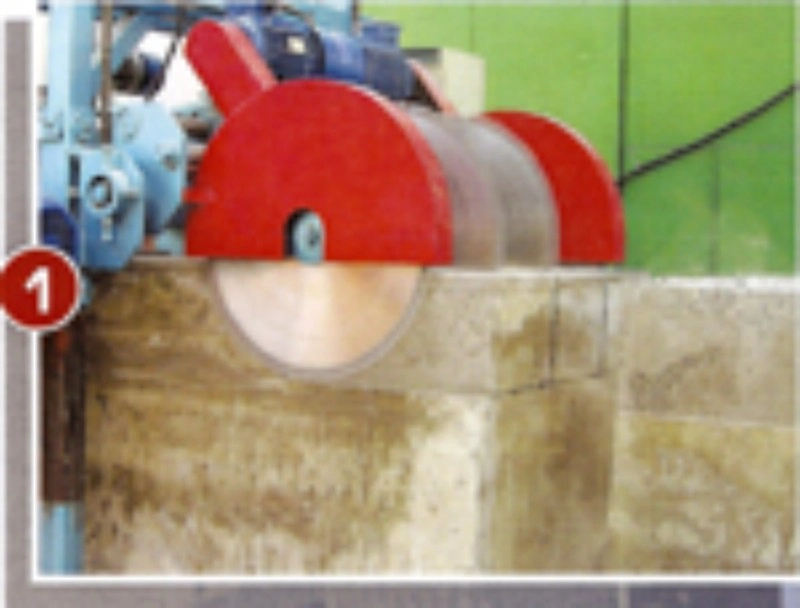

Пильный блок представляет собой раму на которой смонторованы две подъемные траверсы. На первой установлена горизонтальная ленточно-пильная головка, а на второй пильная головка с 4-мя дисковыми пилами. В процессе перемещения по рельсовым направляющим блока для продольной распиловки его ленточнопильная головка осуществляет послойную резку на заданную толщину (100-200 мм) всех установленных блоков, а дисковая головка блока производит продольную вертикальную резку на глубину слоя отпиленного ленточно-пильной головкой, формируя при этом заданную ширину блоков — 300 мм.

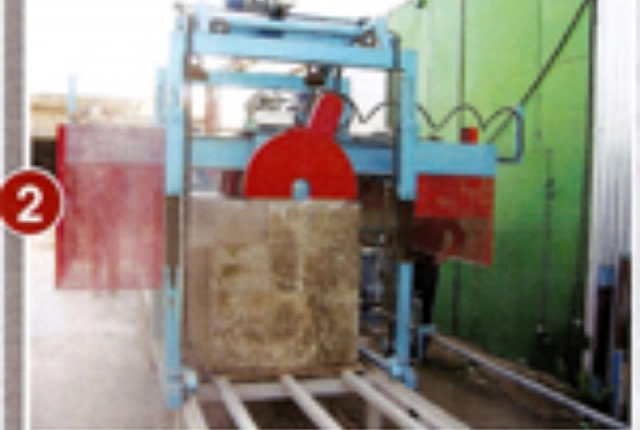

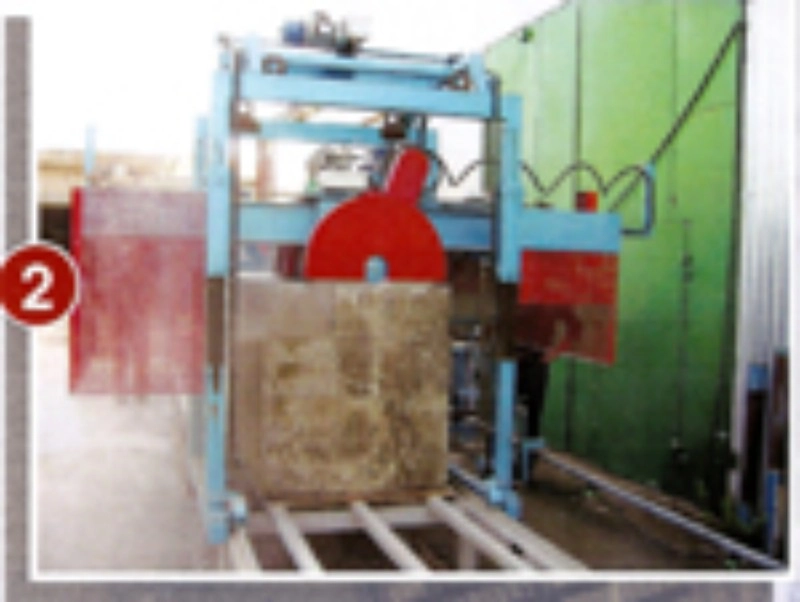

Пильный блок для поперечной распиловки представляет собой раму с подъемной траверсов на которой расположена пильная головка с тремя дисковыми пилами, перемещающимися по направляющим траверсы в поперечном направлении. Перемещаясь по рельсовым направляющим стола блок позицианируется по указателям напротив каждого моноблока и поперечным перемещением дисковых пил осуществляет резку моноблока формируя длину отпиленных блоков 600 мм. Таким образом после распиловки на каждом моноблоке располагаются шесть отпиленных блоков с размерами 200×300×600 мм. После снятия блоков и укладки их на поддоны процесс пиления повторяется.

Технические характеристики линии резки газобетона Авангард ЛРП-1200-5 ЛД
