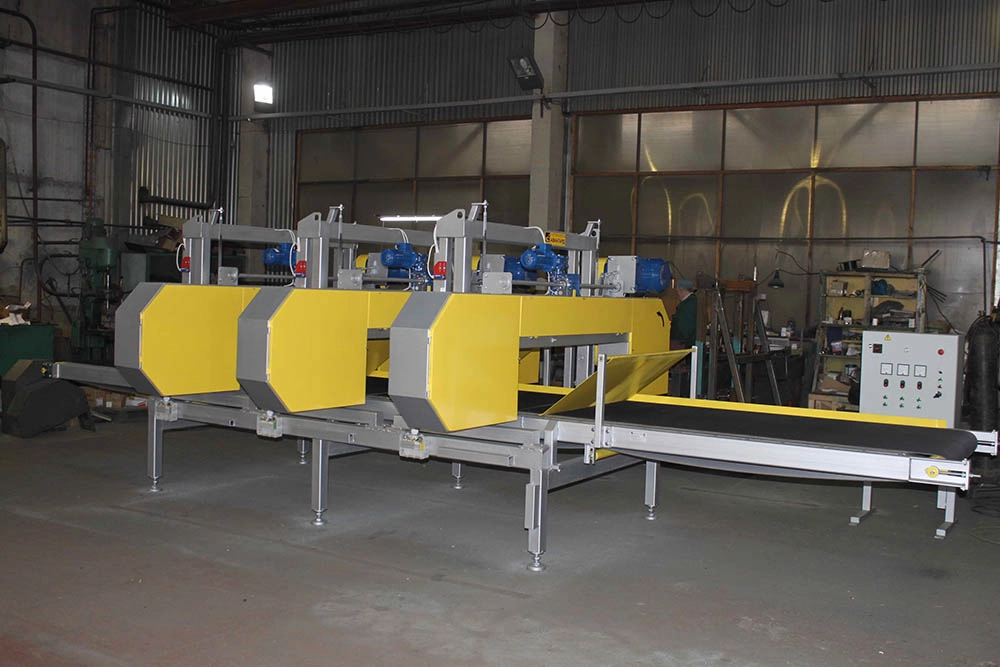

Станок предназначен для деления по толщине различных материалов, в том числе минераловатных плит. Станок включает в себя 3 горизонтальных ленточнопильных узла, смонтированных на общем подрамнике с подающим ленточным конвейером, оснащенным прижимами.
Один из 3-х ленточнопильных узлов имеет механизм регулировки угла наклона ленточной пилы к плоскости конвейера от 0 до 15 градусов.
Станок может выполнять следующие функции:
1. Деление по толщине в горизонтальной плоскости 3-мя пильными узлами
2. Распиловка плит под требуемым углом одним пильным узлом, имеющим механизм регулировки угла наклона (два других пильных узла в момент клиновидной распиловки выводятся из зоны пиления).
Комплект поставки:
1. Ленточнопильный узел (в сборе) – 3 шт..
2. Механизм регулировки угла наклона ленточнопильного узла – 1 шт..
3. Подающий конвейер – 1 шт..
4. Ленточная пила (биметаллическая) , 6810 мм – 3 шт..
5. Техническая документация – 1 экземпляр.
Станок может быть доукомплектован приводным роликовым конвейером, оснащенным узлом торцовки разрезаемых плит и подвижным регулируемым упором.
Комплект поставки:
1. Ленточнопильный узел (в сборе) – 3 шт..
2. Механизм регулировки угла наклона ленточнопильного узла – 1 шт..
3. Подающий конвейер – 1 шт..
4. Ленточная пила (биметаллическая) , 6810 мм – 3 шт..
5. Приводной роликовый конвейер – 1 шт..
6. Узел торцовки – 1 шт..
7. Подвижный регулируемый упор – 1 шт..
8. Техническая документация – 1 экземпляр.
Стоимость станка в данной комплектации – 1 775 000 рублей, включая НДС.

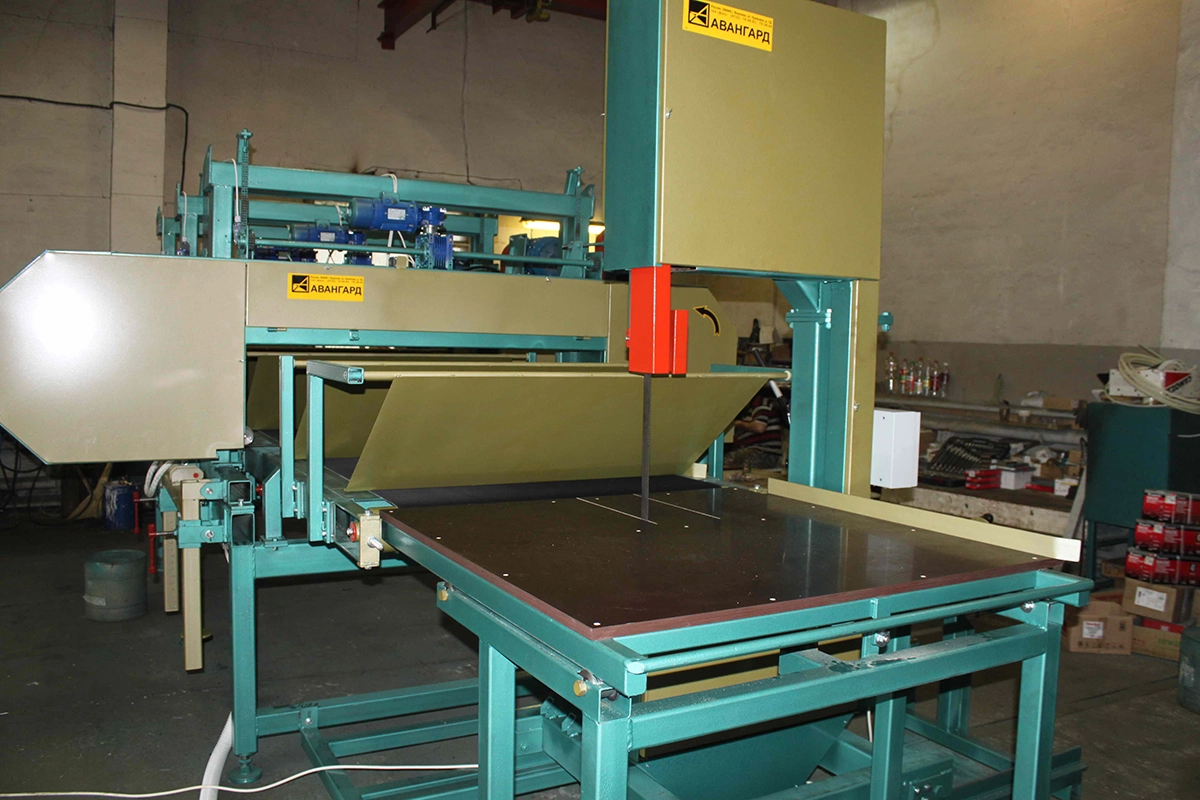

В качестве дополнительной опции возможна поставка вертикального ленточнопильного станка Авангард ЛС-50-600
Параметр | Значение |
---|---|
Максимальный размер распиливаемого материала | |
ширина | 1200 мм |
толщина | 250 мм |
длина | 2400 мм |
Пильный блок | |
количество пильных узлов | 3 шт. |
мощность и количество электродвигателей | 7,5 кВт × 3 шт. |
минимальное положение ленточной пилы над конвейером | 10 мм |
диаметр пильных шкивов | 660 мм |
ширина биметаллической пильной ленты | 27; 34 мм |
механизм натяжения пильной ленты | гидравлический (ручной гидронасос с контролем по манометру) |
скорость пильной ленты | 23 м/сек |
Подающий конвейер с прижимами | |
количество | 1 шт. |
длина | 6000 мм |
мощность привода конвейера | 2,2 кВт |
Скорость подачи материала | плавно регулируется от 0 до 25 м/мин |
Подъем-опускание пильных траверс | электромеханический привод |
Выставление размера | по визуальной линейке |
