Станок предназначен для распиловки двухкантного бруса высотой до 240 мм и шириной до 450 мм или необрезных досок, собранных в пакет, на обрезной пиломатериал.

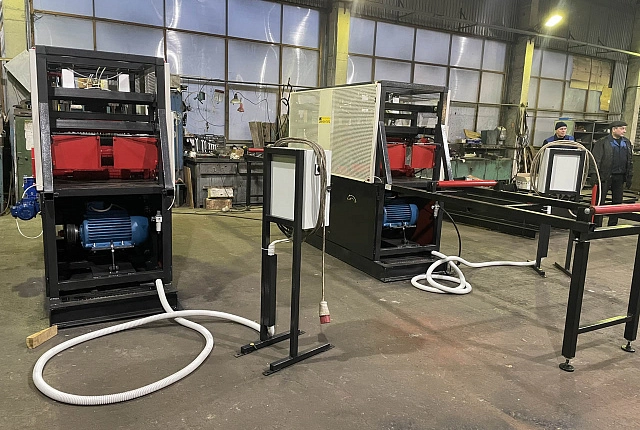

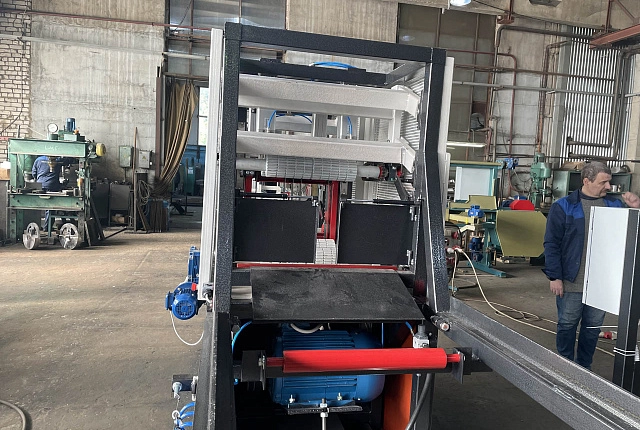

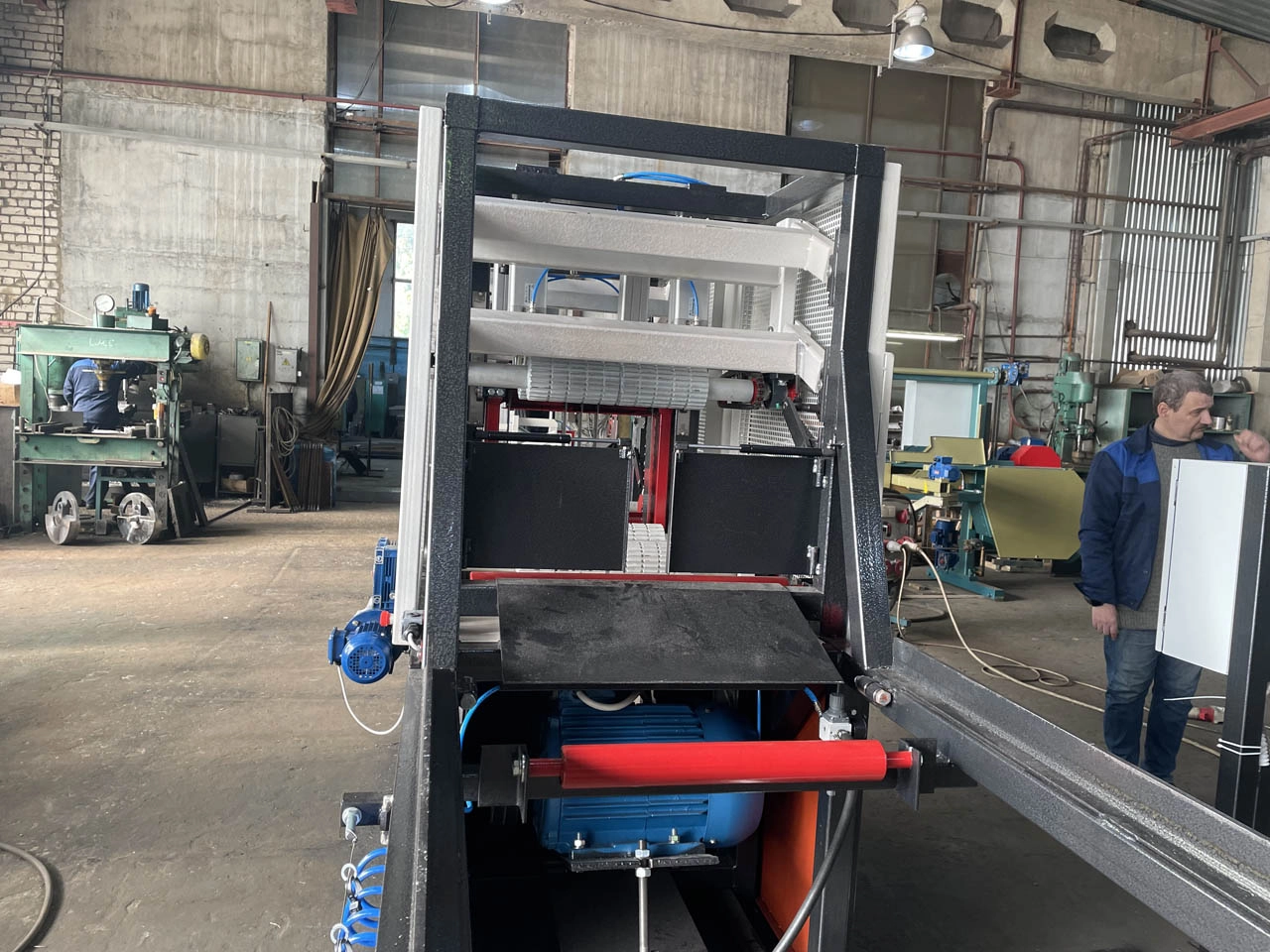

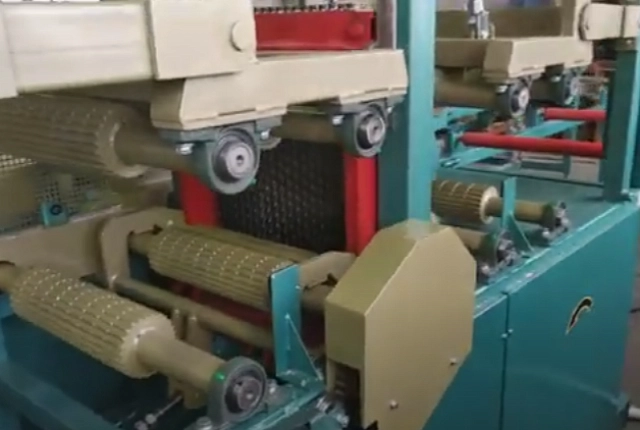

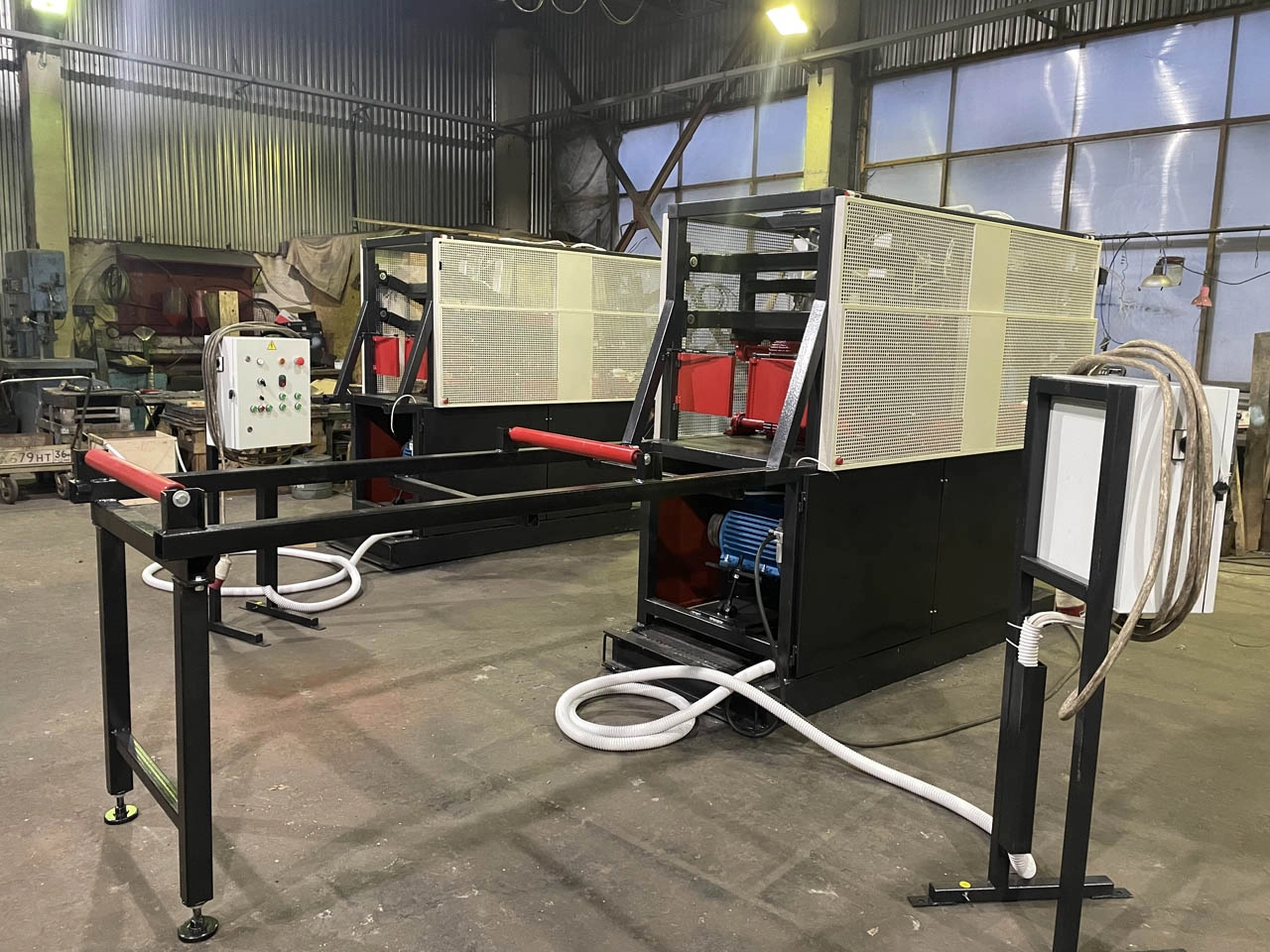

Станок состоит из пильной головки и рольгангов: подающего и приемного. Пильная головка включает в себя механизм подачи распиливаемого сырья и подвижную рамку, оснащенную короткими гаттерными пилами со стеллитированными зубьями. Максимальное количество пил в рамке – 19, что обеспечивает получение минимальной толщины доски – 16 мм. Позиционирование пил производится с помощью специальных разделительных планок (разлучек), конфигурация которых определяется заказчиком. Распиловка производится при вертикальном возвратно-поступательном перемещении рамки с пилами и горизонтальной подаче распиливаемого материала.
| Параметр | Значение |
|---|---|
| Тип распиливаемого сырья | Брус |
| Максимальный размеры сечения бруса, мм | |
| - ширина, мм | 450 |
| - высота, мм | 240 |
| Длина исходного сырья, м | от 1 до 6,2 |
| Минимальная толщина доски, мм | 16 (от 6 - при использовании тарной кассеты) |
| Максимальное количество пил в cоставе, шт. | 19 |
| Привод подачи сырья | электромеханический с плавной регулировкой скорости |
| Количество приводных рябух, шт. | 8 |
| Количество прижимных пневмоцилиндров, шт. | 4 |
| Количество двойных ходов пильной рамки в минуту | 410 |
| Монтаж пил в пильной рамке | кассетой |
| Электродвигатель главного привода | 15 кВт × 1000 об/мин |
| Габариты станка без рольгангов, Д×Ш×В, м. | 2,42×1,2×2,02 |
| Длина рольгангов, м | 4 + 4 |
| Масса станка без рольгангов, кг | 2200 |
