Линия для производства СИП-панелей Авангард-ЛСП-4



Цена: 3 300 000 руб. купить в лизинг отправить заявку

Актуальные цены уточняйте в отделе продаж



Прайс-лист в pdf формате Прайс-лист Каталог продукции в pdf формате Каталог продукции

Линия для производства СИП-панелей Авангард-ЛСП-4

Линия для производства СИП-панелей Авангард-ЛСП-4

Линия по изготовлению структурных теплоизоляционных панелей, СИП – панелей. Линия изготовлена станкостроительной компанией «Авангард». Выгодные условия поставки, разумная цена.

3160000 RUB
АвангардЛСП-4

Линии для производства СИП-панелей Авангард-ЛСП-4 - видео

Видео работы линии для производства СИП-панелей Авангард-ЛСП-4.

2018-11-07T16:19:27

Линия по изготовлению структурных теплоизоляционных панелей (СИП – панелей) Авангард - ЛСП предназначена для изготовления сэндвич-панелей на основе OSB и пенополистирола. Сэндвич-панель СИП - это монолитная конструкция, полученная в результате склеивания под давлением двух плит OSB-3 и пенополистирола, используемого в качестве тепло-звукоизоляции. Линия изготавливается в соответствии с требованиями ГОСТ 25223 в климатическом исполнении УХЛ4 по ГОСТ 15150.

Линия оснащена автоматической клеенаносящей головкой с программным управлением.

Линия изготавливается в трех модификациях: Авангард-ЛСП-4, Авангард-ЛСП-2 и Авангард-ЛСП-1.

Работа линии

На сборочный стол укладываются две ориентированные стружечные плиты (OSB), выставляются по упорам и фиксируются эксцентриковыми зажимами.

Со стационарного или выносного пультов управления подается команда на нанесение клея. При этом на клеенаносящей головке опускается емкость с затворной жидкостью, головка по рельсовым направляющим перемещается к началу зоны нанесения клея. Включается подача клея, и головка в процессе движения по направляющим наносит клей на поверхности OSB тонкими полосками с шагом 12,5 мм. В конце зоны нанесения клея головка автоматически останавливается, емкость с затворной жидкостью поднимается и закрывает отводы клеераспределительной планки от контакта с воздухом. Головка начинает перемещаться в обратном направлении, Включается подача воды, которая через форсунки наносится на поверхность плит, являясь отвердителем для клея.

После укладки на плиты пенополистирола процесс клеенанесения и подачи воды повторяется. Затем на пенопласт укладывается плита OSB и собранные сэндвич-панели транспортером перемещаются в зону прессования.

Каждый пресс оснащен шестью пневмоподушками, которые при давлении воздуха 5 атм. обеспечивают усилие 17 т, и равномерно распределяют его по всей поверхности сэндвич-панели. После выдержки под прессом порядка 10 мин. готовая панель транспортером подается на приемный стол, с которого вручную или грузоподъемными механизмами с пневмоприсосками складируется в цехе.

В дальнейшем процессы сборки, прессования и выгрузки идут одновременно.

Технические характеристики линии для производства СИП-панелей Авангард-ЛСП-4

Параметр Значение
Автоматическая клеенаносящая установка 1
Сборочный стол, шт. 2
Пресс пневматический 4
Стол для выхода готовой продукции 2
Стойка для емкости с клеем 1
Производительность, шт. за смену до 320

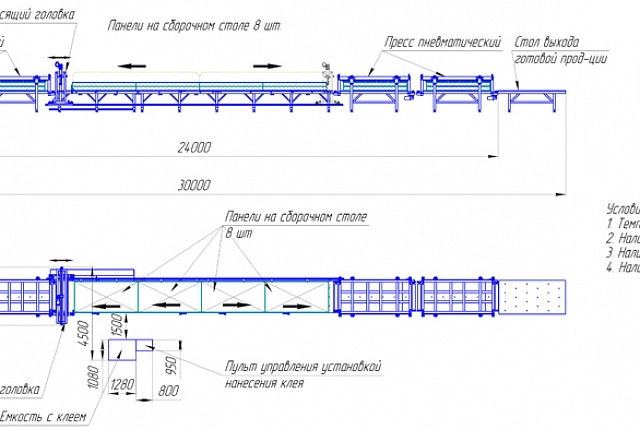

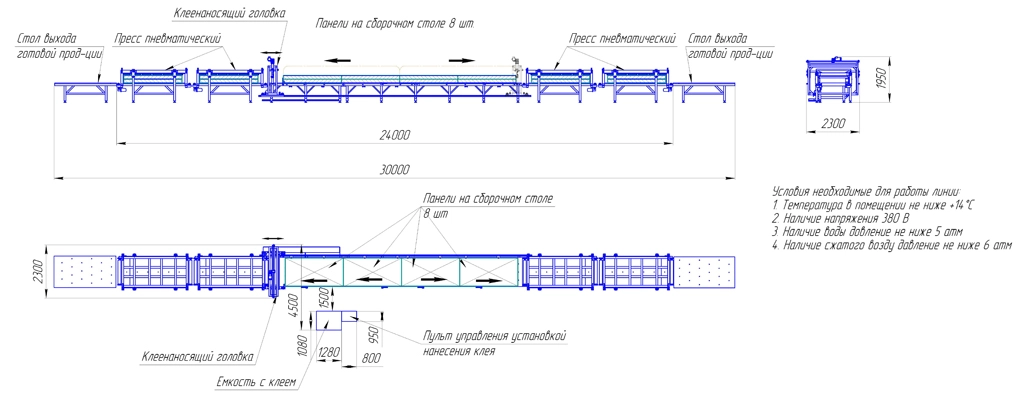

Габаритные размеры линии:
ширина, м 2,30
длина, м 26,10
высота, м 1,95
Габаритные размеры выпускаемых панелей:
ширина, мм 1250
длина, мм 2500-3000
высота, мм 100-230
Масса, кг 5500
Мощность электродвигателей, кВт 8
Напряжение питания, В 380
Род тока трехфазный переменный
Частота тока, Гц 50

В сводной таблице Вы можете сравнить технические характеристики линий по производству сип панелей.
